Pneumatisches 2/2-Wege Sitzventil aus Metall

GEMÜ 550

KonfigurierenTechnisches Datenblatt

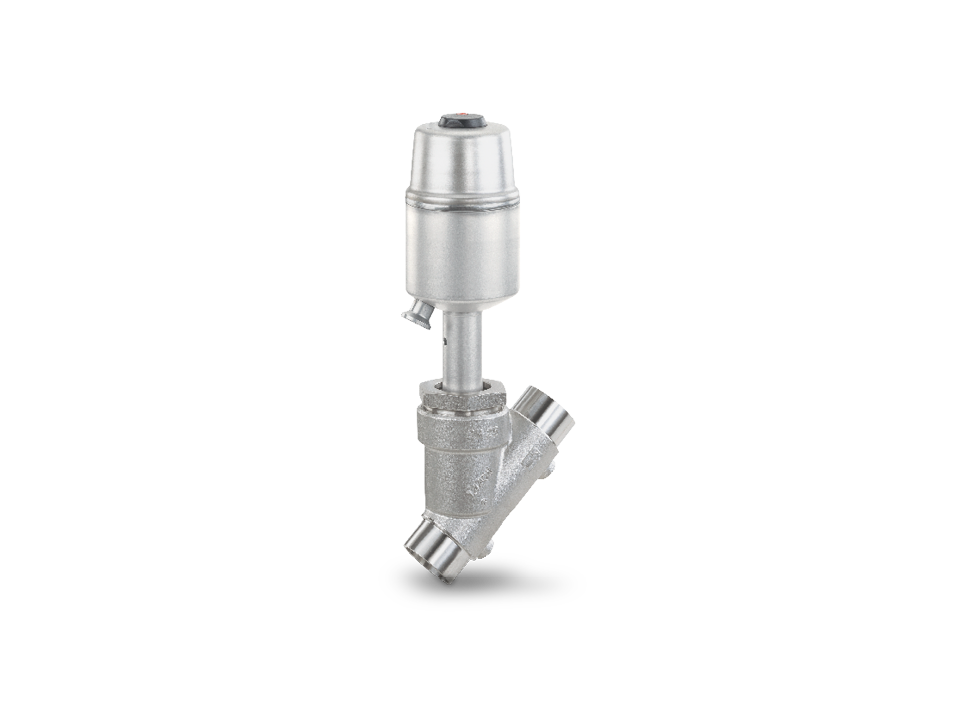

Zwei GEMÜ Sitzventile aus Edelstahl mit pneumatischem Antrieb und Y-Gehäuse – hygienegerechte Lösung für industrielle Prozesse mit Schweißanschluss und optimierter Durchflussleistung.

Universell einsetzbares Schrägsitzventil aus Edelstahl

Produktinfos

Das 2/2-Wege-Schrägsitzventil GEMÜ 550 verfügt über einen wartungsarm aufgebauten Edelstahlkolbenantrieb und wird pneumatisch betätigt. Die Abdichtung der Ventilspindel erfolgt über eine sich selbstnachstellende Stopfbuchspackung; dadurch ist auch nach langer Betriebszeit eine wartungsarme und zuverlässige Ventilspindelabdichtung gegeben. Der Abstreifring vor der Stopfbuchspackung schützt die Dichtung zusätzlich vor Verschmutzung und Beschädigung.

Hauptmerkmale

  • Geeignet für Absperr- und Regelfunktionen bei gasförmigen, flüssigen und viskosen Medien
  • Umfangreiche Adaptionsmöglichkeiten von Anbaukomponenten und Zubehör
  • Für den Kontakt mit Lebensmitteln gemäß der Verordnung (EG) Nr. 1935/2004 und FDA-konform
  • Standardmäßig vakuumtauglich bis 20 mbar (a)
  • Robuster Edelstahlantrieb widerstandsfähig gegen aggressive Umgebungsbedingungen
  • Besonders kompakte Bauweise in Antriebsgröße 0G1/0M1
  • Optional mit USP Class VI, Sauerstoffzulassung und ATEX verfügbar
Zwei GEMÜ Sitzventile aus Edelstahl mit pneumatischem Antrieb und Y-Gehäuse – hygienegerechte Lösung für industrielle Prozesse mit Schweißanschluss und optimierter Durchflussleistung.

Technische Merkmale

Parameter
Wert
Medientemperatur
-40 bis 210 °C
Umgebungstemperatur
-40 bis 60 °C
Betriebsdruck
0 bis 25 bar
Nennweiten
DN 6 bis 80
Körperformen
Durchgangskörper
Eckkörper
Anschlussarten
Clamp
Flansch
Gewinde
Stutzen
Anschlussnormen
ANSI
ASME
BS
DIN
EN
ISO
NPT
SMS
Körperwerkstoffe
1.4408, Feingussmaterial
1.4435 (316L), Schmiedematerial
1.4435 (316L), Vollmaterial
1.4435, Feingussmaterial
Sitzdichtungswerkstoffe
1.4404
PTFE
PTFE, verstärkt
Konformitäten
ATEX
CRN
DVGW Gas
EAC
FDA
FMEDA
RoHS
Sauerstoff
TA-Luft
USP
VO (EG) Nr. 1935/2004
VO (EG) Nr. 2023/2006
VO (EU) Nr. 10/2011
