Vanne manuelle à siège à membrane 2/2 voies
GEMÜ C57 iComLine
Pour toutes les questions commerciales:
Tél.: +32 (0) 2 702 09 00
Vanne PFA/PTFE compacte de grande pureté avec commande à volant
Informations sur le produit

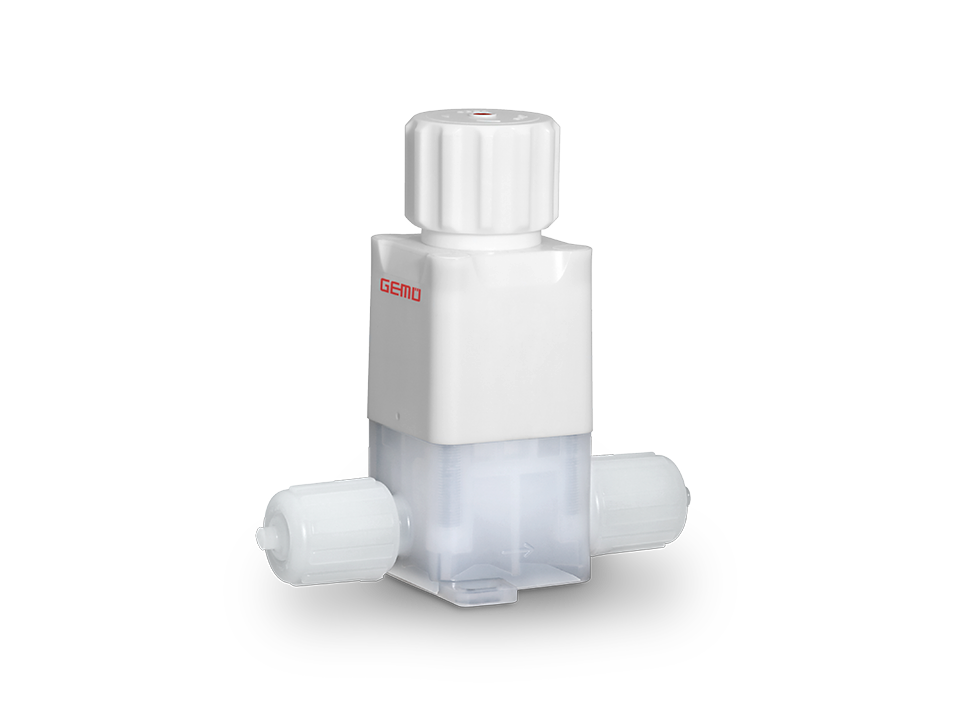

La vanne à siège mixte 2/2 de grande pureté en plastique GEMÜ C57 iComLine est actionnée manuellement au moyen d'un volant. Toutes les pièces en contact avec le fluide sont en PTFE et en PFA. Les composants extérieurs de l'actionneur sont en PVDF. Un indicateur optique de position est intégré de série. Outre les corps de vanne 2/2, des solutions de blocs-vannes multivoies spécifiques au client sont également réalisables.
Caractéristiques principales
- Volant réglable en continu en PVDF (Multi-Turn)
- Encombrement réduit grâce à la construction compacte
- Intégration dans des solutions de blocs de vannes multivoies peu encombrantes
- Fabrication en salle blanche, conforme à SEMI F57
- Adéquat pour fluides agressifs
- Version au choix avec vis et ressorts de pression revêtus de PTFE
Caractéristiques techniques
Paramètres
Valeur
Température du fluide
-10 à 150 °C
Température ambiante
0 à 60 °C
Pression de service
0 à 6 bars
Diamètres nominaux
DN 4 à 25
Formes de corps
Corps à passage en ligne
Corps multivoies
Types de raccordement
Flare
Nexus Connect®
PrimeLock®
Super 300 Type Pillar®
Matériaux du corps
PFA
PTFE
Matériaux d'étanchéité
PTFE
