Vanne à siège 2/2 voies pneumatique en métal

GEMÜ 550

ConfigurerFiche technique

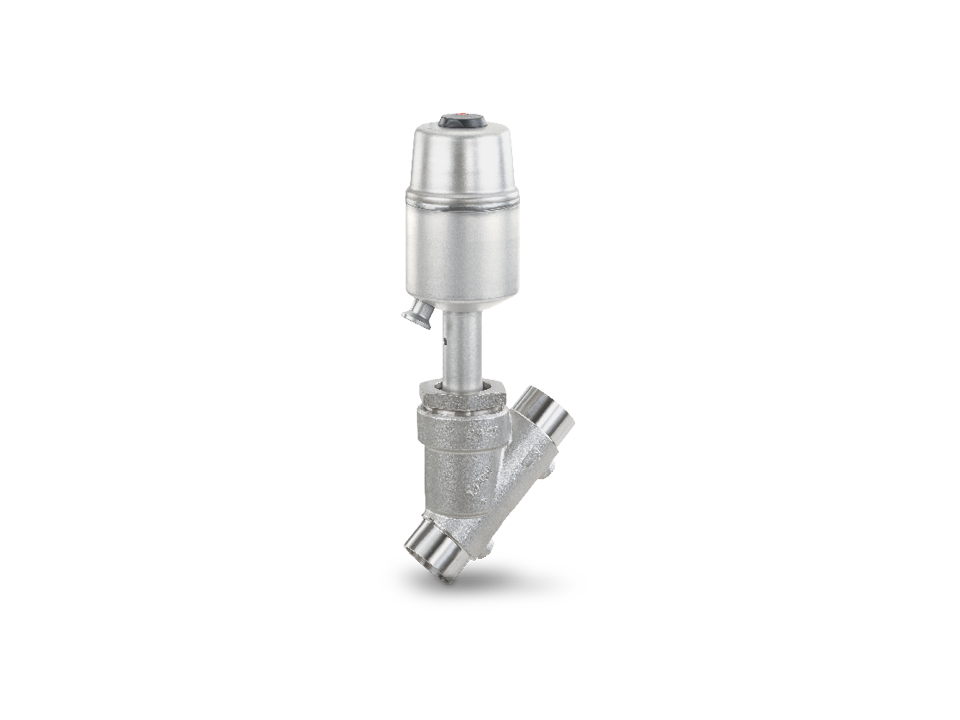

Deux vannes à siège GEMÜ en acier inoxydable avec actionnement pneumatique et corps en Y – solution hygiénique pour les processus industriels avec raccord soudé et débit optimisé.

Vanne à siège incliné universelle en acier inoxydable

Informations sur le produit

La vanne à clapet à siège incliné 2/2 voies GEMÜ 550 dispose d'un actionneur pneumatique à piston en acier inoxydable nécessitant peu d'entretien. L'étanchéité au niveau de l'axe de la vanne est assurée par un ensemble presse-étoupe fiable se positionnant de lui-même et nécessitant peu d'entretien, même après une utilisation prolongée. Le joint racleur placé devant le presse-étoupe protège ce dernier de l'encrassement et des dommages.

Caractéristiques principales

  • Convient aux fonctions d'arrêt et de régulation avec des fluides gazeux, liquides et visqueux
  • Nombreuses possibilités d'adaptation de composants à monter et d'accessoires
  • Pour le contact avec les aliments conformément au règlement (CE) n° 1935/2004 et conforme à la FDA
  • Adapté au vide jusqu'à 20 mbars (a) en standard
  • Robuste actionneur en inox résistant aux conditions ambiantes agressives
  • Encombrement très réduit avec la taille d'actionneur 0G1/0M1
  • Disponible en option avec USP Class VI, homologation oxygène et ATEX
Deux vannes à siège GEMÜ en acier inoxydable avec actionnement pneumatique et corps en Y – solution hygiénique pour les processus industriels avec raccord soudé et débit optimisé.

Caractéristiques techniques

Paramètres
Valeur
Température du fluide
-40 à 210 °C
Température ambiante
-40 à 60 °C
Pression de service
0 à 25 bars
Diamètres nominaux
DN 6 à 80
Formes de corps
Corps à passage en équerre
Corps à passage en ligne
Types de raccordement
Bride
Clamp
Embout
Raccord à visser
Normes de raccordement
ANSI
ASME
BS
DIN
EN
ISO
NPT
SMS
Matériaux du corps
1.4408, inox de fonderie
1.4435 (316L), bloc usiné
1.4435 (316L), inox forgé
1.4435, inox de fonderie
Matériaux du joint de siège
1.4404
PTFE
PTFE, renforcé
Conformités
« TA-Luft » (norme pour l'air)
ATEX
CRN
DVGW Gaz
EAC
FDA
FMEDA
Oxygène
Règlement (CE) n° 1935/2004
Règlement (CE) N° 2023/2006
Règlement (UE) n° 10/2011
RoHS
USP
