Fiables. Flexibles. Compacts.
Les blocs de vannes multivoies flexibles ultra-purs en plastique garantissent la pureté des fluides de process et optimisent la quantité et la qualité des produits dans les secteurs de haute technologie.
Dans les secteurs de haute technologie, la pureté des fluides de process joue un rôle essentiel pour la qualité et le rendement du produit final. Pour ces applications, nous vous offrons la possibilité de regrouper deux sièges de vanne ou plus voire de réaliser une solution système entièrement intégrée dans un bloc de vannes multivoies.
Nous vous proposons diverses options pour la conception, selon spécification, de blocs de vannes multivoies adaptés aux exigences de votre processus et pour leur fabrication. Selon les besoins, il est possible de recourir à la technologie PD (Plug Design) ou à une membrane pour assurer l'étanchéité du siège de la vanne.
Nous fabriquons et montons nos produits ultra-purs dans des salles blanches de classe ISO 8 certifiées selon EN ISO 14644-1. Ceci nous permet d'assurer un niveau maximal de propreté et de qualité pour les applications sensibles et de garantir une qualité de produit fiable et reproductible.
GEMÜ PC50 iComLine
Les blocs multivoies GEMÜ PC50 iComLine en plastique et en inox sont utilisés pour offrir aux fabricants une solution peu encombrante, flexible et économique. La technologie PD (Plug Design) éprouvée et la conception suivant les spécifications du client permettent de réunir différentes fonctions dans un espace restreint et de les utiliser pour de nombreux domaines d'application en choisissant le matériau adapté. Les actionneurs de ces blocs multivoies reposent sur les types de vannes GEMÜ C50, C51, C53 et C57.
Qu'il s'agisse de simples corps à passage en ligne ou de blocs de vannes multivoies entièrement intégrés, nous concevons et fabriquons chaque version de manière parfaitement adaptée à votre application.
| Température du fluide | -10 à 200 °C |
| Température ambiante | 0 à 60 °C |
| Pression de service | 0 à 6 bar |
| Tailles de raccord | 1/8" à 1 1/2" |
| Formes du corps | corps multivoies |
| Types de raccordement | raccord union | clamp | raccord flare | filetage | orifice taraudé | Nexus Connect® SpaceSaver | PrimeLock® | Super 300 type Pillar® | Nano Link Yodogawa |
| Matériaux de corps | inox | PTFE, conducteur | PP | PTFE | PVC | PVDF |
| Matériaux d'étanchéité | PTFE |
Éventail de modèles
Que ce soit en version à corps à passage en ligne ou sous forme de solution système entièrement intégrée, GEMÜ PC50 iComLine offre de multiples possibilités d'utilisation. Découvrez la manière dont il contribue au déroulement optimal de votre application.

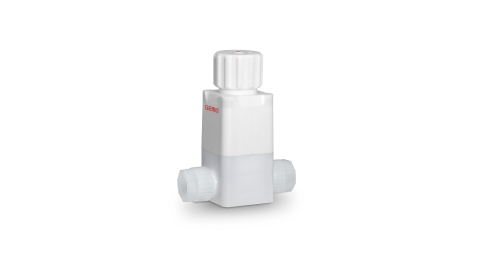

Les blocs multivoies composés de vannes 2/2 voies s'utilisent pour les solutions personnalisées lorsque l'espace de montage doit être spécialement adapté à l'application ou lorsqu'une valeur de Kv élevée est nécessaire.

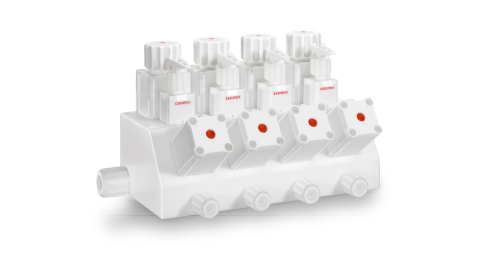

Spécialement conçu pour la répartition de fluides, un bloc distributeur réunit en un bloc compact au moins deux sièges de vanne ainsi que les actionneurs adaptés. Grâce à la construction compacte, il est possible de réduire nettement le volume résiduel ainsi que l'encombrement dans l'installation, ce qui permet un déroulement efficace et fiable des process.
Un bloc multivoies en version à plusieurs sièges réunit en un bloc compact deux sièges de vanne ou plus ainsi que les actionneurs adaptés. La construction compacte réduit le volume résiduel ainsi que l'encombrement dans l'installation et contribue ainsi à un déroulement efficace et rentable des process.

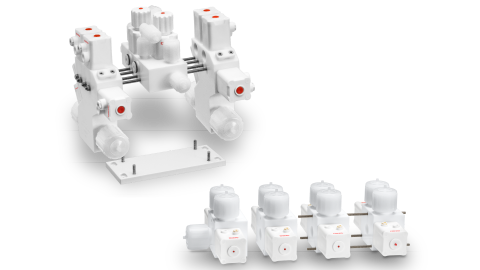

Les blocs multivoies modulaires se composent de plusieurs blocs multivoies combinables de manière flexible. Il est ainsi possible d'adapter avec souplesse le nombre de vannes et d'embouts aux exigences de vos installations. Pour répondre à de hautes exigences en termes de pureté et de qualité, nous montons et contrôlons les blocs multivoies modulaires en salle blanche.
Nous développons et concevons chaque bloc multivoies de manière à l'adapter parfaitement à vos exigences. Ceci permet d'intégrer directement dans le bloc multivoies les systèmes de mesure et de régulation ainsi que les composants à monter et à fixer couramment utilisés dans le secteur concerné. Parallèlement aux composants de GEMÜ, il est possible de faire appel à des composants externes ou spécifiés par vos soins, pour une intégration parfaite dans votre environnement d'installations.

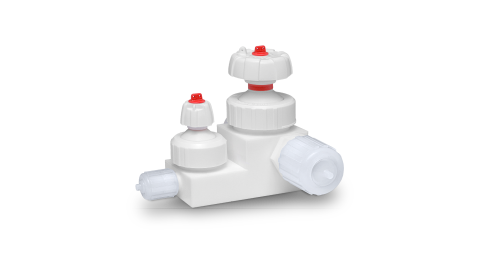

GEMÜ PC60 iComLine
Les blocs multivoies GEMÜ PC60 en PTFE s'utilisent pour offrir aux fabricants une solution peu encombrante, flexible et économique. Grâce à la conception flexible et à la possibilité de réunir différentes fonctions dans un espace restreint, les blocs multivoies PC60 conviennent à de nombreux domaines d'application. Les actionneurs de ces blocs multivoies reposent sur le type de vanne GEMÜ C67. Ils se caractérisent par leur technologie de membrane éprouvée. En fonction des besoins, la fabrication mécanique des corps de vanne permet de réaliser des solutions de bloc multivoies avec des types de raccordement des plus variés, voire combinés.
| Température du fluide | 0 à 90 °C |
| Température ambiante | -10 à 60 °C |
| Pression de service | 0 à 6 bar |
| Tailles de raccord | 1/16" à 1" |
| Formes de corps | corps multivoies |
| Types de raccordement | raccord flare | filetage | orifice taraudé | Nexus Connect® | Super 300 type Pillar® |
| Matériaux de corps | PTFE |
| Matériaux d'étanchéité | PTFE/EPDM |
Comprendre. Concevoir. Mettre en œuvre.
La clarté, l'échange et une approche commune sont indispensables pour obtenir un bloc de vannes multivoies qui s'intègre parfaitement dans votre process ultra-pur au lieu de se contenter de bien fonctionner. Au cours de quatre étapes adaptées les unes aux autres, nous vous accompagnons de la première demande de devis à la solution prête au montage. Un accompagnement transparent, structuré et assuré sur un pied d'égalité.
La première étape
vers la solution
Qu'il s'agisse d'une vanne 2/2 voies selon spécification ou d'une solution système complexe pour des applications ultra-pures: votre croquis technique ou un schéma de tuyauterie et d'instrumentation nous permet de nous faire une première idée de votre application. Nous pouvons ainsi jeter ensemble les bases d'un projet ciblé.
En ligne ou
sur place
L'échange direct nous permet d'examiner en détail votre application, de déterminer les interfaces, les exigences et les conditions générales. Dans ce cadre, nous avons constamment votre objectif en ligne de mire : une solution convaincante sur les plans technique et économique.
Côte à côte sur le chemin
de la solution
Sur la base de vos spécifications, nous élaborons une proposition de solution sur mesure. Celle-ci est ajustée, affinée de manière ciblée et perfectionnée avec vous. Le tout de manière à atteindre la perfection jusque dans les moindres détails et à répondre à vos attentes.
Prêt à l'emploi dès l'arrivée sur site chez vous
Après un travail d'adaptation mené avec vous, nous livrons votre bloc de vannes multivoies en plastique ultra-pur prêt au montage, accompagné de toute la documentation nécessaire et parfaitement adapté à vos exigences et applications spécifiques.
