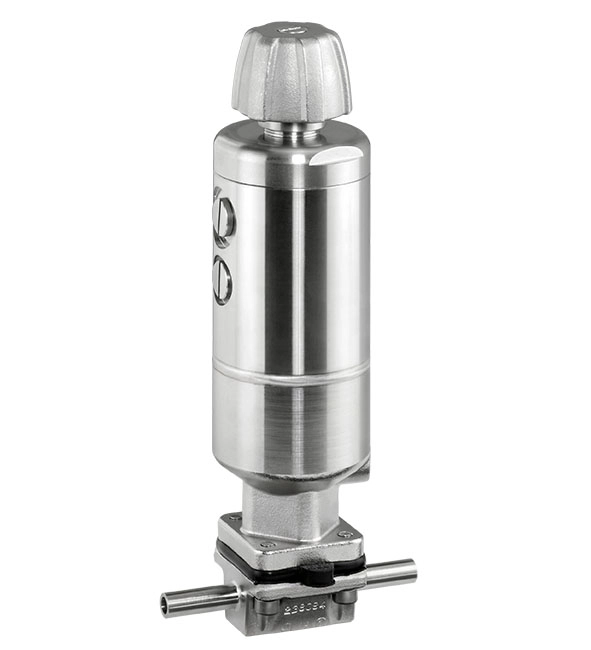

La vanne à membrane 2/2 voies GEMÜ 650 BioStar, à commande pneumatique, dispose d'un actionneur à piston en inox. La vanne est conçue pour les applications stériles. Tous les composants de l'actionneur sont en inox (excepté les joints). Pour les tailles de membrane 80 et 100, les ressorts de pression sont en acier revêtu époxy. Les fonctions de commande proposées sont « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Un indicateur optique de position est intégré de série.
Structure compacte adaptée aux espaces très exigus
Compatible avec les cycles de CIP/SIP
Autoclavable, en fonction de la version
Échappement spécifique contrôlé disponible en option
Nombreuses possibilités d'adaptation de composants à monter et d'accessoires
Version selon ATEX disponible sur demande
La vanne à membrane 2/2 voies GEMÜ 650 BioStar, à commande pneumatique, dispose d'un actionneur à piston en inox. La vanne est conçue pour les applications stériles. Tous les composants de l'actionneur sont en inox (excepté les joints). Pour les tailles de membrane 80 et 100, les ressorts de pression sont en acier revêtu époxy. Les fonctions de commande proposées sont « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Un indicateur optique de position est intégré de série.
Type: 650: Vanne à membrane, commande pneumatique, actionneur à piston en inox,électropol indicateur optique de position
DN: 15: DN 15
Forme du corps: D: Corps de vanne 2 voies
Type de raccordement: 59: Embouts ASME BPE / DIN 11866 Reihe C
Matériau du corps de vanne: 40: 1.4435 (F316L), Inox forgé
Matériau de la membrane: 54: PTFE/EPDM une pièce
Fonction de commande: 1: Normalement fermée (NF)
Type d'actionneur: 0TL: Actionneur spécial pour Loop, à commande pneumatique, "fermeture par volant"
Type d'exécution: SF1: Ra max. 0,51 µm (20 µin.) pour surfaces en contact avec le fluide, selon ASME BPE SF1, intérieur poli mécaniquement
Surface: SF1: Ra max. 0,51 µm (20 µin.) pour surfaces en contact avec le fluide, selon ASME BPE SF1, poli mécanique intérieur
Taille de membrane: 8: Taille de membrane 8
La vanne à membrane 2/2 voies GEMÜ 650 BioStar, à commande pneumatique, dispose d'un actionneur à piston en inox. La vanne est conçue pour les applications stériles. Tous les composants de l'actionneur sont en inox (excepté les joints). Pour les tailles de membrane 80 et 100, les ressorts de pression sont en acier revêtu époxy. Les fonctions de commande proposées sont « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Un indicateur optique de position est intégré de série.
Type: 650: Vanne à membrane, commande pneumatique, actionneur à piston en inox,électropol indicateur optique de position
DN: 15: DN 15
Forme du corps: D: Corps de vanne 2 voies
Type de raccordement: 59: Embouts ASME BPE / DIN 11866 Reihe C
Matériau du corps de vanne: 40: 1.4435 (F316L), Inox forgé
Matériau de la membrane: 54: PTFE/EPDM une pièce
Fonction de commande: 1: Normalement fermée (NF)
Type d'actionneur: 0TL: Actionneur spécial pour Loop, à commande pneumatique, "fermeture par volant"
Type d'exécution: SF1: Ra max. 0,51 µm (20 µin.) pour surfaces en contact avec le fluide, selon ASME BPE SF1, intérieur poli mécaniquement
Surface: SF1: Ra max. 0,51 µm (20 µin.) pour surfaces en contact avec le fluide, selon ASME BPE SF1, poli mécanique intérieur
Taille de membrane: 8: Taille de membrane 8
Numéro d'article: 88915266 650 15D59405410TL SF1
The 2/2-way diaphragm valve has a stainless steel piston actuator and is pneumatically operated. The valve is designed for use in a sterile environment. All actuator parts are made from stainless steel (except seals). The compression springs of diaphragm sizes 80 and 100 are made of epoxy-coated spring steel. Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available. An integrated optical position indicator is standard.
Type: 650: Diaphragm valve, pneumatically operated, stainless steel piston actuator electropolished, optical position indicator
DN: 15: DN 15
Body configuration: D: 2/2-way body
Connection type: 59: Spigots ASME BPE
Valve body material: 40: 1.4435 (F316L), forged body
Diaphragm material: 54: PTFE/EPDM one-piece
Control function: 1: Normally closed (NC)
Actuator version: 0TL: Manually operated with automatic closing function
Execution type: SF1: Ra Max. 0.51 μm (20 μin.) for media wetted surfaces, to ASME BPE SF1, mechanically polished internal
Surface: SF1: Ra Max. 0.51 μm (20 μin.) for media wetted surfaces, to ASME BPE SF1, mechanically polished internal
Diaphragm size: 8: Diaphragm size 8
The GEMÜ 650 BioStar 2/2-way diaphragm valve has a stainless steel piston actuator and is pneumatically operated. The valve is designed for use in a sterile environment. All actuator parts are made from stainless steel (except seals). The compression springs of diaphragm sizes 80 and 100 are made of epoxy-coated spring steel. Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available. An integrated optical position indicator is standard.
Type: 650: Diaphragm valve, pneumatically operated, stainless steel piston actuator electropolished, optical position indicator
DN: 15: DN 15
Body configuration: D: 2/2-way body
Connection type: 59: Spigots ASME BPE
Valve body material: 40: 1.4435 (F316L), forged body
Diaphragm material: 54: PTFE/EPDM one-piece
Control function: 1: Normally closed (NC)
Actuator version: 0TL: Manually operated with automatic closing function
Execution type: SF1: Ra Max. 0.51 μm (20 μin.) for media wetted surfaces, to ASME BPE SF1, mechanically polished internal
Surface: SF1: Ra Max. 0.51 μm (20 μin.) for media wetted surfaces, to ASME BPE SF1, mechanically polished internal
Diaphragm size: 8: Diaphragm size 8
Item number: 88915266 650 15D59405410TL SF1
