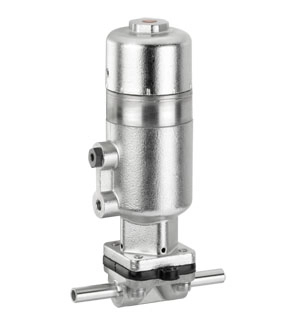

Das 2/2-Wege-Membranventil GEMÜ 660 verfügt über einen Edelstahl-Kolbenantrieb und wird pneumatisch betätigt. Das Ventil wurde für die Dosierung und Abfüllung unterschiedlichster Produkte konzipiert. Alle Antriebsteile sind aus Edelstahl (ausgenommen Dichtelemente). Als Steuerfunktion stehen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung. Eine Öffnungshub- und Schließhubbegrenzung und eine optische Stellungsanzeige sind serienmäßig integriert.
Einfach einstellbare, integrierte Öffnungshub- und Schließhubbegrenzung
Präzise Hubskalierung (10er Teilung) am Antriebsoberteil
Hohe Reproduzierbarkeit der Durchflussmengen durch integrierte Distanzhülsen in den Absperrmembranen
Schnelle Schaltwechsel durch minimiertes Füllvolumen
La vanne à membrane 2/2 voies dispose d'un actionneur pneumatique à piston en inox. La vanne a été conçue pour le dosage et le remplissage d'un grand nombre de produits. Tous les composants de l'actionneur sont en inox (excepté les joints). Cette vanne est disponible avec les fonctions de commande « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Un limiteur de course d'ouverture et de fermeture ainsi qu'un indicateur optique de position sont intégrés de série.
Type: 660: Vanne à membrane, commande pneumatique, actionneur à piston en inox, limiteurs de course et de serrage
DN: 8: DN 8
Forme du corps: D: Corps de vanne 2 voies
Raccordement corps de vanne: 60: Embout ISO 1127 / EN 10357 série C / DIN 11866 série B
Matériau de corps: C3: 1.4435, Fonderie
Matériau de la membrane: 3A: EPDM
Fonction de commande: 1: Normalement fermée (NF)
Type d'actionneur: 0T1: Raccord d'air de pilotage dans le sens de la tuyauterie (standard) diamètre de piston 32mm (standard)
Type d'exécution: 1502: Ra
La vanne à membrane 2/2 voies GEMÜ 660 dispose d'un actionneur pneumatique à piston en inox. La vanne a été conçue pour le dosage et le remplissage d'un grand nombre de produits. Tous les composants de l'actionneur sont en inox (excepté les joints). Cette vanne est disponible avec les fonctions de commande « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Un limiteur de course d'ouverture et de fermeture ainsi qu'un indicateur optique de position sont intégrés de série.
Type: 660: Vanne à membrane, commande pneumatique, actionneur à piston en inox, limiteurs de course et de serrage
DN: 8: DN 8
Forme du corps: D: Corps de vanne 2 voies
Raccordement corps de vanne: 60: Embout ISO 1127 / EN 10357 série C / DIN 11866 série B
Matériau de corps: C3: 1.4435, Fonderie
Matériau de la membrane: 3A: EPDM
Fonction de commande: 1: Normalement fermée (NF)
Type d'actionneur: 0T1: Raccord d'air de pilotage dans le sens de la tuyauterie (standard) diamètre de piston 32mm (standard)
Type d'exécution: 1502: Ra
The GEMÜ 660 2/2-way diaphragm valve has a stainless steel piston actuator and is pneumatically operated. The valve was designed for dosing and filling a wide range of products. All actuator parts are made from stainless steel (except seals). Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available. An opening stroke and closing stroke limiter and an optical position indicator are integrated as standard.
Type: 660: Diaphragm valve, pneumatically operated, stainless steel piston actuator, stroke limiter and seal adjuster
DN: 8: DN 8
Body configuration: D: 2/2-way body
Connection type: 60: Spigot ISO 1127 / EN 10357 series C / DIN 11866 series B
Valve body material: C3: 1.4435, investment casting
Diaphragm material: 3A: EPDM
Control function: 1: Normally closed (NC)
Actuator version: 0T1: Control air connector in D-direction, flow direction (standard), piston diameter 32 mm (standard)
Execution type: 1502: Ra
The GEMÜ 660 2/2-way diaphragm valve has a stainless steel piston actuator and is pneumatically operated. The valve was designed for dosing and filling a wide range of products. All actuator parts are made from stainless steel (except seals). Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available. An opening stroke and closing stroke limiter and an optical position indicator are integrated as standard.
Type: 660: Diaphragm valve, pneumatically operated, stainless steel piston actuator, stroke limiter and seal adjuster
DN: 8: DN 8
Body configuration: D: 2/2-way body
Connection type: 60: Spigot ISO 1127 / EN 10357 series C / DIN 11866 series B
Valve body material: C3: 1.4435, investment casting
Diaphragm material: 3A: EPDM
Control function: 1: Normally closed (NC)
Actuator version: 0T1: Control air connector in D-direction, flow direction (standard), piston diameter 32 mm (standard)
Execution type: 1502: Ra
