R690100D2020 43NDN

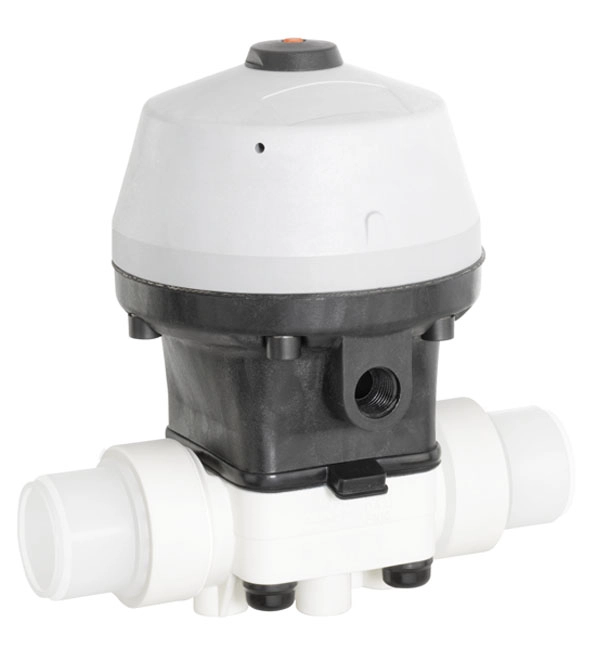

Membranventil, pneumatisch

Artikelnummer:		88410141
Beschreibung

Typ	R690	Membranventil, pneumatisch betätigt, Kunststoff-Membranantrieb
DN	100	DN 100
Gehäuseform	D	Zweiwege-Durchgangskörper
Anschlussart	20	Stutzen zum IR-Stumpfschweißen
Werkstoff Ventilkörper	20	PVDF
Membranwerkstoff	4	FPM
Steuerfunktion	3	beidseitig angesteuert (DA)
Antriebsausführung	NDN	Antriebsgröße NDN (Membrangröße 100)
Membrangröße	100	Membrangröße 100
Dieser Artikel ist als Dual-Use-Gut gem. Verordnung EU 2021/821 unter Listenposition 2B350g erfasst. Sofern diese Güter in Länder außerhalb der EU geliefert werden, gelten die jeweils gültigen Exportbeschränkungen.

Jetzt Angebot anfordern
Zur Preisansicht hier anmelden/registrieren

Beschreibung Merkmale Ausschreibungstexte Dokumente

Das 2/2-Wege-Membranventil GEMÜ R690 verfügt über einen wartungsarmen Membranantrieb und wird pneumatisch betätigt. Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung. Der High-Flow Ventilkörper erlaubt kompakte Abmessungen bei hohen Durchflusswerten.

Gleiche Befestigungsebenen über mehrere Nennweiten hinweg
Kompaktes Anlagendesign durch strömungsoptimierten High Flow Ventilkörper
Reduzierter Steuerluftverbrauch
Modifizierte Federpakete für Anwendungen mit reduziertem Steuerdruck verfügbar
