Rubinetti a sfera GEMÜ

Valvole a sfera in metallo ed in plastica

  • Ambiti di utilizzo e settori
  • Principio valvola
  • Dati tecnici

Valvola a sfera: Ambiti di utilizzo e settori

I rubinetti a sfera possono essere impiegati con notevole versatilità. Si trovano prevalentemente nei processi industriali, nell'estrazione e nel trattamento delle acque. I rubinetti a sfera in plastica GEMÜ vengono inoltre impiegati con successo nell'industria chimica. Oltre alle valvole con corpo a via dritta (valvola a 2/2 vie) sono disponibili anche valvole a T (valvola a 3/2 vie). Accessori come limitatori di corsa e di chiusura, azionamenti di emergenza manuali, iniziatori di prossimità, indicatori di posizione ottici segnalatori di posizione elettrici vanno ad integrare il programma delle valvole a sfera.

Valvola a sfera: Principio valvola

La valvola a sfera è composta da una sfera con foro passante, situata solitamente in un corpo tra gli anelli di tenuta in PTFE. La sfera è a sua volta collegata tramite un albero con guida verso l'esterno; il movimento rotativo di 90° consente di aprire e chiudere la valvola. La combinazione dei materiali consente di utilizzare la valvola a sfera anche con temperature del fluido fino a 200 °C e pressioni di esercizio fino a 63 bar, nonché per applicazioni in vuoto. Trova inoltre utilizzo con fluidi, gas o vapori meccanicamente puri, neutri o aggressivi, perciò è l'ideale in diverse applicazioni industriali, nella distribuzione di fluidi di processo, nell'approvvigionamento idrico e nel trattamento delle acque, nonché nella realizzazione di piscine, nella galvanotecnica, ecc. Le valvole a sfera con "passaggio completo"presentano un grosso vantaggio, ovvero in posizione aperta l'intera sezione della tubatura è libera così da poter garantire una ridottissima perdita di pressione e un elevato valore Kvs. Ecco perché sono particolarmente adatte a fluidi altamente viscosi e sono anche le uniche valvole ad essere raschiabili. Rispetto alla versione in due elementi, le valvole a sfera in tre elementi offrono il vantaggio di poter sostituire facilmente i pezzi soggetti a usura. Per le funzioni di commutazione o distribuzione sono disponibili anche valvole a sfera a 3 vie che possono essere dotate di sfera con foro a L o a T.

Per le applicazioni igieniche, invece, offriamo soluzioni a spazio morto e superficie ottimizzata, mentre in caso di spazi ridotti, sono disponibili valvole compatte con scartamento corto.

Per il suddetto principio valvola GEMÜ offre diversi accessori ad hoc destinati all'automazione e all'ottimizzazione dei processi. Bastano pochi gesti per montare, regolare e integrare nell'ingegneria di processo esistente gli indicatori elettrici di posizione, i posizionatori e i controllori di processo, i sensori e i misuratori.

Valvola a sfera: Dati tecnici

Modalità azionamentoAzionamento manuale, pneumatico o motorizzato
Tipi di attacchiAttacchi a bocchettone, clamp, flange, filettatura femmina, bussole a incollaggio, bussole a saldare, attacchi a saldare di testa
Pressione di esercizio0 - 68 bar
Materiale corpoMetallo: Acciaio inox
Plastica: PP, PVC, PVDF
Temperatura del fluido-80 - 180 °C
Diametri nominaliDN 8 - 150
1 2 3

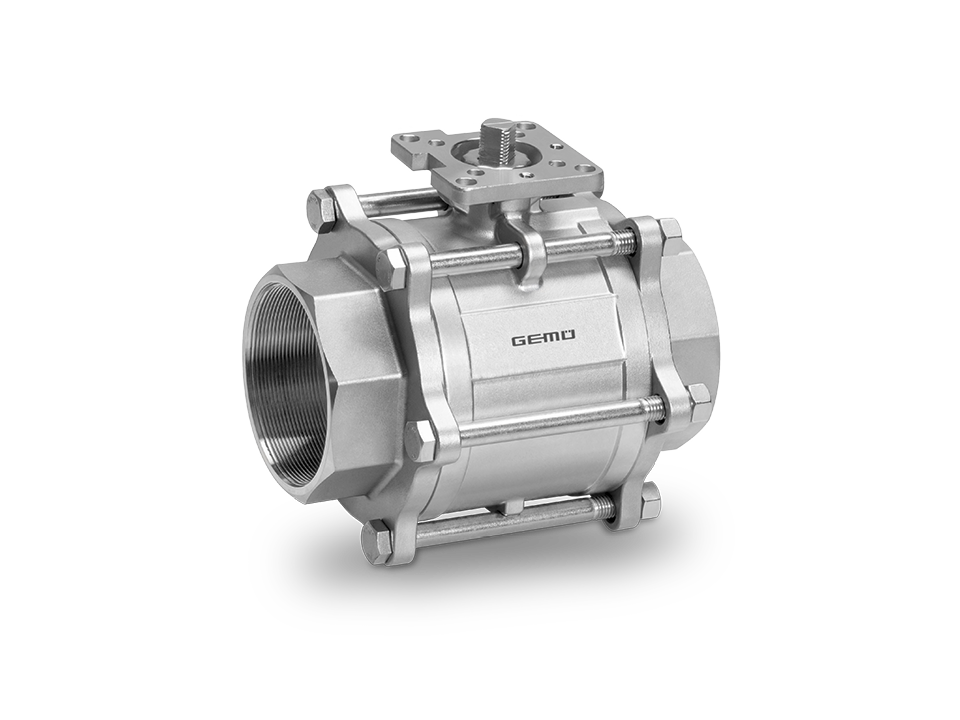

GEMÜ 707
707
Connessione filettata femmina
manuale
1.4408, microfusione
68 bar
180 ° C
-20 ° C
GEMÜ 710
710
Attacco a bocchettone con inserto; Bussola ad incollaggio; Flange
pneumatico
ABS; PP-H; PVC-C; PVC-U; PVDF
16 bar
100 ° C
-20 ° C
GEMÜ 711
711
Attacco; Connessione filettata femmina; Flange
manuale
1.4408, microfusione
63 bar
180 ° C
-20 ° C
GEMÜ 712
712
Attacco; Connessione filettata femmina; Flange
manuale
1.4408, microfusione
63 bar
180 ° C
-30 ° C
GEMÜ 717
717
Attacco a bocchettone con inserto; Bussola ad incollaggio; Flange
manuale
ABS; PP-H; PVC-C; PVC-U; PVDF
16 bar
100 ° C
-20 ° C
GEMÜ 723
723
Attacco a bocchettone con inserto; Bussola ad incollaggio; Flange
a motore elettrico
ABS; PP-H; PVC-C; PVC-U; PVDF
16 bar
100 ° C
-20 ° C
GEMÜ 728
728
Attacco; Connessione filettata femmina; Flange
a motore elettrico
1.4408, microfusione
63 bar
180 ° C
-20 ° C
GEMÜ 740
740
Attacco; Clamp
manuale
1.4404, microfusione
63 bar
180 ° C
-20 ° C
GEMÜ 741
741
Attacco; Clamp
pneumatico
1.4404, microfusione
63 bar
180 ° C
-20 ° C
1 2 3
