Pneumatisches 2/2-Wege Membranventil mit Metallkörper

GEMÜ 687

KonfigurierenTechnisches Datenblatt

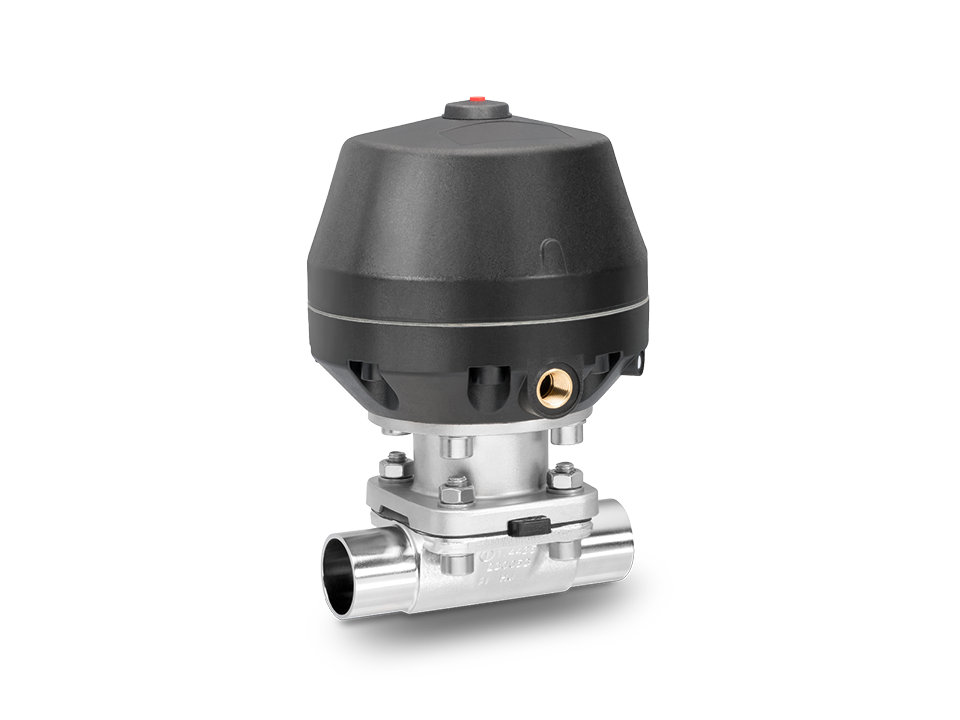

Pneumatisch betriebenes Edelstahl-Membranventil mit Schweißenden und Kunststoff-Antriebsgehäuse – ideal für Pharma-, Biotechnologie- und Lebensmittelindustrie.

Ventil mit wartumgsarmen Kunstoff-Membranantrieb

Produktinfos

Das 2/2-Wege-Membranventil GEMÜ 687 verfügt über einen wartungsarmen Membranantrieb und wird pneumatisch betätigt. Das Ventil besitzt ein Zwischenstück aus Metall. Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung.

Hauptmerkmale

  • Geeignet für partikelführende und abrasive Medien
  • CIP-/SIP-fähig
  • Umfangreiche Adaptionsmöglichkeiten von Anbaukomponenten und Zubehör
  • Hermetische Trennung zwischen Medium und Antrieb
  • Geeignet für partikelführende und abrasive Medien
  • Edelstahlkörper geeignet für korrosive Umgebung
  • Umfangreiche Adaptionsmöglichkeiten von Anbaukomponenten und Zubehör
Pneumatisch betriebenes Edelstahl-Membranventil mit Schweißenden und Kunststoff-Antriebsgehäuse – ideal für Pharma-, Biotechnologie- und Lebensmittelindustrie.

Technische Details

Parameter
Wert
Medientemperatur
-20 bis 120 °C
Sterilisationstemperatur
max. 150 °C
Umgebungstemperatur
-10 bis 60 °C
Betriebsdruck
0 bis 10 bar
Nennweiten
DN 10 bis 100
Körperformen
Durchgangskörper
T-Körper
Behälterventilkörper
Anschlussarten
Clamp
Flansch
Gewinde
Stutzen
Anschlussnormen
ANSI
ASME
BS
DIN
EN
ISO
JIS
NPT
SMS
Körperwerkstoffe
1.4408, Feingussmaterial
1.4408, Feingussmaterial mit PFA-Auskleidung
1.4435 (316L), Schmiedematerial
1.4435 (BN2), Schmiedematerial
1.4435, Feingussmaterial
1.4539 (904L), Schmiedematerial
EN-GJS-400-18-LT (GGG 40.3), PFA-Auskleidung
EN-GJS-400-18-LT (GGG 40.3), PP-Auskleidung
EN-GJS-400-18-LT, Hartgummi-Auskleidung
Membranwerkstoffe
EPDM
FKM
PTFE
Konformitäten
3A
Belgaqua
CRN
EAC
FDA
FMEDA
Sauerstoff
TA-Luft
USP
VO (EG) Nr. 1935/2004
VO (EU) Nr. 10/2011
custom_technical_data_
