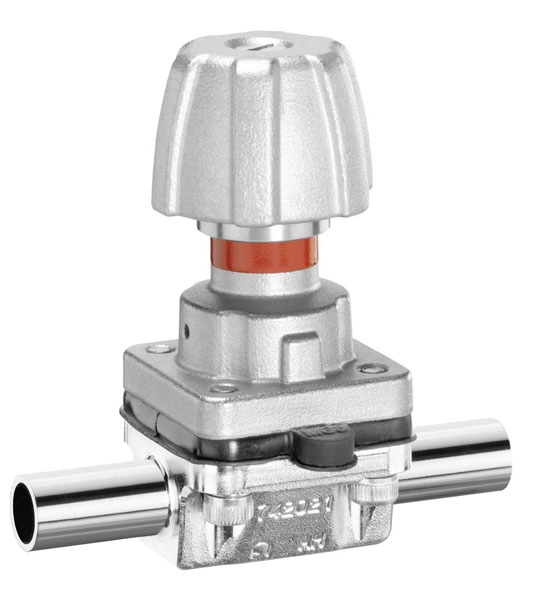

Das 2/2-Wege-Membranventil GEMÜ 602 verfügt über ein Edelstahl-Handrad und wird manuell betätigt. Antriebsgehäuse und -mechanik sind komplett aus Edelstahl. Eine Schließhubbegrenzung zur Erhöhung der Membranstandzeiten und eine optische Stellungsanzeige sind serienmäßig integriert.
Kompakte Bauweise für enge Platzverhältnisse
CIP-/SIP-fähig
Autoklavierbar
Hohe Lebensdauer der Membrane durch patentierte Schließhubbegrenzung
Mindestdurchfluss durch Schließhubbegrenzung stufenlos einstellbar
Das 2/2-Wege-Membranventil verfügt über ein Edelstahl-Handrad und wird manuell betätigt. Antriebsgehäuse und -mechanik sind komplett aus Edelstahl. Eine Schließhubbegrenzung zur Erhöhung der Membranstandzeiten und eine optische Stellungsanzeige sind serienmäßig integriert.
Typ: Membranventil, manuell betätigt, Edelstahl-Handrad, optische Stellungsanzeige
DN: 8: DN 8
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 60: Stutzen ISO 1127 / EN 10357 Serie C / DIN 11866 Reihe B
Werkstoff Ventilkörper: 40: 1.4435 (F316L), Schmiedekörper
Membranwerkstoff: 54: PTFE/EPDM einteilig
Steuerfunktion: 0: manuell betätigt
Antriebsausführung: 0TM: mit Schließbegrenzung Metallhandrad
Ausführungsart: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Oberfläche: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Membrangröße: 8: Membrangröße 8
Das 2/2-Wege-Membranventil GEMÜ 602 verfügt über ein Edelstahl-Handrad und wird manuell betätigt. Antriebsgehäuse und -mechanik sind komplett aus Edelstahl. Eine Schließhubbegrenzung zur Erhöhung der Membranstandzeiten und eine optische Stellungsanzeige sind serienmäßig integriert.
Typ: 602: Membranventil, manuell betätigt, Edelstahl-Handrad, optische Stellungsanzeige
DN: 8: DN 8
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 60: Stutzen ISO 1127 / EN 10357 Serie C / DIN 11866 Reihe B
Werkstoff Ventilkörper: 40: 1.4435 (F316L), Schmiedekörper
Membranwerkstoff: 54: PTFE/EPDM einteilig
Steuerfunktion: 0: manuell betätigt
Antriebsausführung: 0TM: mit Schließbegrenzung Metallhandrad
Ausführungsart: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Oberfläche: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Membrangröße: 8: Membrangröße 8
Artikelnummer: 88633434 602 8D60405400TM 1503
The GEMÜ 602 2/2-way diaphragm valve has a stainless steel handwheel and is manually operated. Bonnet and internals are made entirely from stainless steel. A closing stroke limiter to increase service life of the diaphragm and an optical position indicator are integrated as standard.
Type: 602: Diaphragm valve, manually operated, stainless steel handwheel, optical position indicator
DN: 8: DN 8
Body configuration: D: 2/2-way body
Connection type: 60: Spigot ISO 1127 / EN 10357 series C / DIN 11866 series B
Valve body material: 40: 1.4435 (F316L), forged body
Diaphragm material: 54: PTFE/EPDM one-piece
Control function: 0: manually operated
Actuator version: 0TM: With seal adjuster, metal handwheel
Execution type: 1503: Ra
The GEMÜ 602 2/2-way diaphragm valve has a stainless steel handwheel and is manually operated. Bonnet and internals are made entirely from stainless steel. A closing stroke limiter to increase service life of the diaphragm and an optical position indicator are integrated as standard.
Type: 602: Diaphragm valve, manually operated, stainless steel handwheel, optical position indicator
DN: 8: DN 8
Body configuration: D: 2/2-way body
Connection type: 60: Spigot ISO 1127 / EN 10357 series C / DIN 11866 series B
Valve body material: 40: 1.4435 (F316L), forged body
Diaphragm material: 54: PTFE/EPDM one-piece
Control function: 0: manually operated
Actuator version: 0TM: With seal adjuster, metal handwheel
Execution type: 1503: Ra
La vanne à membrane 2/2 voies GEMÜ 602 est équipée d'un volant en inox et est à commande manuelle. Le carter ainsi que le mécanisme de l'actionneur sont entièrement constitués d'acier inoxydable. Un limiteur de course de fermeture, augmentant la durée de vie de la membrane, ainsi qu'un indicateur optique de position sont intégrés de série.
Type: 602: Vanne à membrane, commande manuelle, volant en inox, indicateur optique de position
DN: 8: DN 8
Forme du corps: D: Corps de vanne 2 voies
Raccordement corps de vanne: 60: Embout ISO 1127 / EN 10357 série C / DIN 11866 série B
Matériau du corps de vanne: 40: 1.4435 (F316L), Inox forgé
Matériau de la membrane: 54: PTFE/EPDM une pièce
Fonction de commande: 0: Commande manuelle
Type d'actionneur: 0TM: Volant métallique avec limiteur de serrage
Type d'exécution: 1503: Ra
La vanne à membrane 2/2 voies GEMÜ 602 est équipée d'un volant en inox et est à commande manuelle. Le carter ainsi que le mécanisme de l'actionneur sont entièrement constitués d'acier inoxydable. Un limiteur de course de fermeture, augmentant la durée de vie de la membrane, ainsi qu'un indicateur optique de position sont intégrés de série.
Type: 602: Vanne à membrane, commande manuelle, volant en inox, indicateur optique de position
DN: 8: DN 8
Forme du corps: D: Corps de vanne 2 voies
Raccordement corps de vanne: 60: Embout ISO 1127 / EN 10357 série C / DIN 11866 série B
Matériau du corps de vanne: 40: 1.4435 (F316L), Inox forgé
Matériau de la membrane: 54: PTFE/EPDM une pièce
Fonction de commande: 0: Commande manuelle
Type d'actionneur: 0TM: Volant métallique avec limiteur de serrage
Type d'exécution: 1503: Ra
