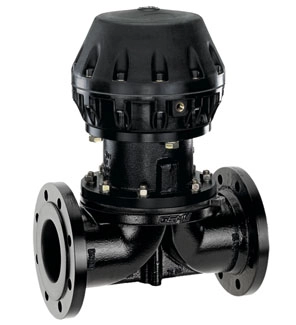

Das 2/2-Wege-Membranventil GEMÜ 620 verfügt über einen wartungsarmen Membranantrieb aus Metall oder Kunststoff und wird pneumatisch betätigt. Das Ventil besitzt ein Zwischenstück aus Metall. Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung.
Geeignet für partikelführende und abrasive Medien
Diverse Auskleidungswerkstoffe wie PFA, PP oder Hartgummi verfügbar
Optische Stellungsanzeige serienmäßig
Umfangreiche Adaptionsmöglichkeiten von Anbaukomponenten und Zubehör
Das 2/2-Wege-Membranventil verfügt über einen wartungsarmen Membranantrieb aus Metall oder Kunststoff und wird pneumatisch betätigt. Das Ventil besitzt ein Zwischenstück aus Metall. Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung.
Typ: Membranventil, pneumatisch betätigt, Membranantrieb, Grauguss-Zwischenstück
DN: 150: DN 150
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D
Werkstoff Ventilkörper: 83: EN-GJS-400-18-LT (GGG 40.3), Hartgummi-Auskleidung
Membranwerkstoff: 29: EPDM
Steuerfunktion: 3: beidseitig angesteuert (DA)
Antriebsausführung: 4AD: Antriebsgröße 4AD
Membrangröße: 150: Membrangröße 150
Das 2/2-Wege-Membranventil GEMÜ 620 verfügt über einen wartungsarmen Membranantrieb aus Metall oder Kunststoff und wird pneumatisch betätigt. Das Ventil besitzt ein Zwischenstück aus Metall. Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung.
Typ: 620: Membranventil, pneumatisch betätigt, Membranantrieb, Grauguss-Zwischenstück
DN: 150: DN 150
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D
Werkstoff Ventilkörper: 83: EN-GJS-400-18-LT (GGG 40.3), Hartgummi-Auskleidung
Membranwerkstoff: 29: EPDM
Steuerfunktion: 3: beidseitig angesteuert (DA)
Antriebsausführung: 4AD: Antriebsgröße 4AD
Membrangröße: 150: Membrangröße 150
Artikelnummer: 88736672 620150D 8832934AD
The GEMÜ 620 2/2-way diaphragm valve has a low maintenance membrane actuator made of metal or plastic and is pneumatically operated. The valve has a metal distance piece. Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available.
Type: 620: Diaphragm valve, pneumatically operated, cast iron distance piece
DN: 150: DN 150
Body configuration: D: 2/2-way body
Connection type: 8: Flanges EN 1092 / PN16 / form B, Face to face EN 558, series 1, ISO 5752, basic series 1
Valve body material: 83: EN-GJS-400-18-LT (GGG-40.3), hard rubber lined
Diaphragm material: 29: EPDM
Control function: 3: Double acting (DA)
Actuator version: 4AD: Operator size 4AD
Diaphragm size: 150: Diaphragm size 150
The GEMÜ 620 2/2-way diaphragm valve has a low maintenance membrane actuator made of metal or plastic and is pneumatically operated. The valve has a metal distance piece. Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available.
Type: 620: Diaphragm valve, pneumatically operated, cast iron distance piece
DN: 150: DN 150
Body configuration: D: 2/2-way body
Connection type: 8: Flanges EN 1092 / PN16 / form B, Face to face EN 558, series 1, ISO 5752, basic series 1
Valve body material: 83: EN-GJS-400-18-LT (GGG-40.3), hard rubber lined
Diaphragm material: 29: EPDM
Control function: 3: Double acting (DA)
Actuator version: 4AD: Operator size 4AD
Diaphragm size: 150: Diaphragm size 150
Item number: 88736672 620150D 8832934AD
La vanne à membrane 2/2 voies dispose d'un actionneur pneumatique à membrane en métal ou en plastique nécessitant peu d'entretien. La vanne possède une rehausse en métal. Cette vanne est disponible avec les fonctions de commande « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ».
Type: 620: Vanne à membrane, commande pneumatique, actionneur à membrane, rehausse en fonte grise
DN: 150: DN 150
Forme du corps: D: Corps de vanne 2 voies
Raccordement corps de vanne: 8: Brides EN 1092 / PN16 / forme B, encombrement EN 558, série 1, ISO 5752, série de base 1
Matériau du corps de vanne: 83: EN-GJS-400-18-LT (GGG 40.3) fonte sphéroïdale revêtue ébonite
Matériau de la membrane: 29: EPDM
Fonction de commande: 3: Double effet (DE)
Type d'actionneur: 4AD: Taille d'actionneur 4AD
Taille de membrane: 150: Taille de membrane 150
La vanne à membrane 2/2 voies GEMÜ 620 dispose d'un actionneur pneumatique à membrane en métal ou en plastique nécessitant peu d'entretien. La vanne possède une rehausse en métal. Cette vanne est disponible avec les fonctions de commande « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ».
Type: 620: Vanne à membrane, commande pneumatique, actionneur à membrane, rehausse en fonte grise
DN: 150: DN 150
Forme du corps: D: Corps de vanne 2 voies
Raccordement corps de vanne: 8: Brides EN 1092 / PN16 / forme B, encombrement EN 558, série 1, ISO 5752, série de base 1
Matériau du corps de vanne: 83: EN-GJS-400-18-LT (GGG 40.3) fonte sphéroïdale revêtue ébonite
Matériau de la membrane: 29: EPDM
Fonction de commande: 3: Double effet (DE)
Type d'actionneur: 4AD: Taille d'actionneur 4AD
Taille de membrane: 150: Taille de membrane 150
Numéro d'article: 88736672 620150D 8832934AD
