Vanne pneumatique à membrane 2/2 voies avec corps métallique

GEMÜ 695

ConfigurerFiche technique

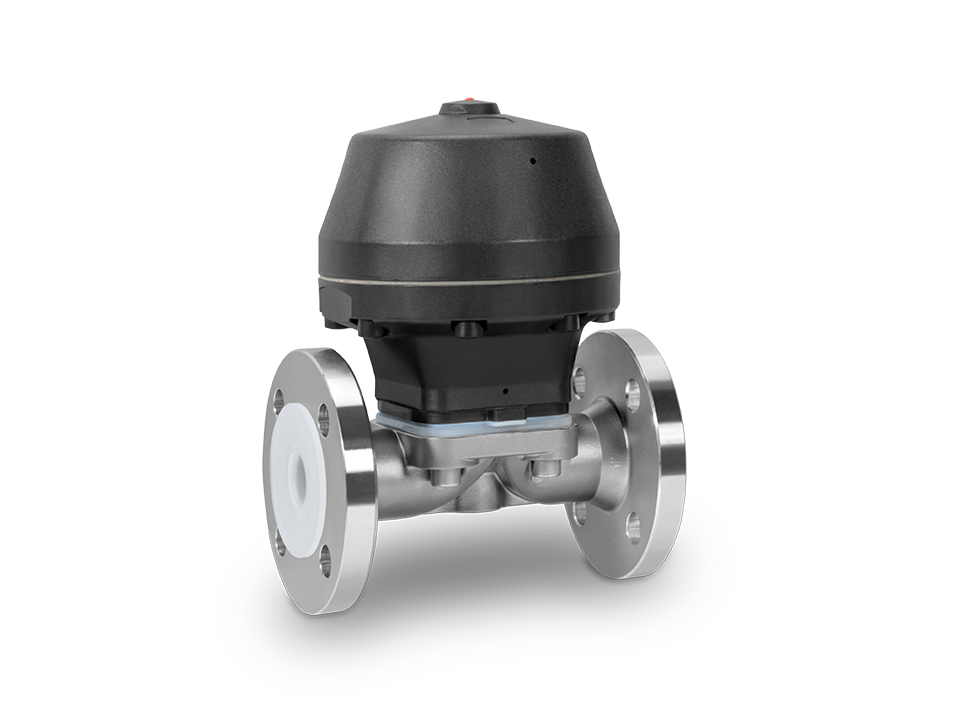

Vanne à membrane à commande pneumatique avec raccords à bride, corps en acier inoxydable et revêtement PTFE – idéale pour l'industrie chimique, pharmaceutique et alimentaire.

Vanne compacte avec actionneur à membrane en plastique résistant à la corrosion

Informations sur le produit

La vanne à membrane 2/2 voies GEMÜ 695 dispose d'un actionneur pneumatique à membrane nécessitant peu d'entretien. Cette vanne est disponible avec les fonctions de commande « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ».

Caractéristiques principales

  • Adapté aux environnements corrosifs
  • Compatible avec les cycles de CIP/SIP
  • Nombreuses possibilités d'adaptation de composants à monter et d'accessoires
  • Convient aux fluides abrasifs et chargés de particules
Vanne à membrane à commande pneumatique avec raccords à bride, corps en acier inoxydable et revêtement PTFE – idéale pour l'industrie chimique, pharmaceutique et alimentaire.

Technical details

Paramètres
Valeur
Température du fluide
-10 à 80 °C-14 à 176 °F
Température ambiante
0 à 60 °C32 à 140 °F
Pression de service
0 à 10 bars0 à 145 psi
Diamètres nominaux
DN 15 à 651/2" (DN 15) à 2 1/2" (DN 65)
Formes de corps
Corps à passage en ligne
Normes de raccordement
ANSI
ASME
BS
DIN
EN
ISO
JIS
SMS
Types de raccordement
Bride
Clamp
Embout
Raccord à visser
Bride
Clamp
Embout
Raccord à visser
Matériaux du corps
1.4408, inox de fonderie
1.4408, inox de fonderie revêtu PFA
1.4435 (316L), inox forgé
1.4435 (BN2), inox forgé
1.4435, inox de fonderie
1.4539 (904L), inox forgé
EN-GJS-400-18-LT, fonte sphéroïdale
EN-GJS-400-18-LT, fonte sphéroïdale, revêtu butyle
EN-GJS-400-18-LT, fonte sphéroïdale, revêtu caoutchouc souple
EN-GJS-400-18-LT, fonte sphéroïdale, revêtu ébonite
EN-GJS-400-18-LT, fonte sphéroïdale, revêtu PFA
EN-GJS-400-18-LT, fonte sphéroïdale, revêtu PP
Matériaux de membrane
EPDM
FKM
NBR
PTFE / FKM
PTFE/EPDM
Conformités
« TA-Luft » (norme pour l'air)
Belgaqua
EAC
FDA
Oxygène
