Vanne pneumatique à membrane 2/2 voies en métal

GEMÜ 650 BioStar

ConfigurerFiche technique

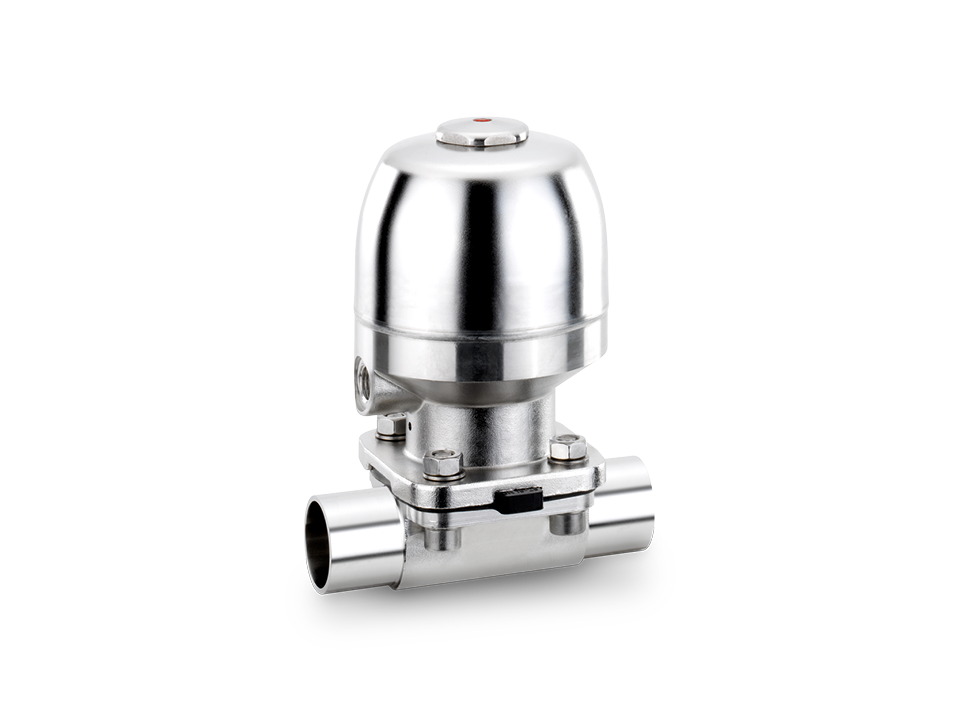

Vanne à membrane à commande pneumatique en acier inoxydable avec raccord de tuyau aseptique – idéale pour les applications pharmaceutiques, alimentaires et biotechnologiques.

Vanne aseptique compacte avec actionneur à piston en acier inoxydable nécessitant peu d'entretien

Informations sur le produit

La vanne à membrane 2/2 voies GEMÜ 650 BioStar, à commande pneumatique, dispose d'un actionneur à piston en inox. La vanne est conçue pour les applications stériles. Tous les composants de l'actionneur sont en inox (excepté les joints). Pour les tailles de membrane 80 et 100, les ressorts de pression sont en acier revêtu époxy. Les fonctions de commande proposées sont « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Un indicateur optique de position est intégré de série.

Caractéristiques principales

  • Structure compacte adaptée aux espaces très exigus
  • Compatible avec les cycles de CIP/SIP
  • Autoclavable, en fonction de la version
  • Échappement spécifique contrôlé disponible en option
  • Nombreuses possibilités d'adaptation de composants à monter et d'accessoires
  • Version selon ATEX disponible sur demande
Vanne à membrane à commande pneumatique en acier inoxydable avec raccord de tuyau aseptique – idéale pour les applications pharmaceutiques, alimentaires et biotechnologiques.

Détails techniques

Paramètres
Valeur
Température du fluide
-30 à 130 °C
Température de stérilisation
max. 150 °C
Température ambiante
-20 à 60 °C
Pression de service
0 à 10 bars
Diamètres nominaux
DN 4 à 150
Formes de corps
Configurations de vannes soudées
Corps « i »
Corps à passage en ligne
Corps de vanne de fond de cuve
Corps en T
Corps multivoies
Types de raccordement
Bride
Clamp
Embout
Raccord à visser
Normes de raccordement
ANSI
ASME
BS
DIN
EN
ISO
JIS
SMS
Matériaux du corps
1.4408, inox de fonderie
1.4408, inox de fonderie revêtu PFA
1.4435 (316L), bloc usiné
1.4435 (316L), inox forgé
1.4435 (BN2), inox forgé
1.4435, inox de fonderie
1.4539 (904L), inox forgé
Matériaux de membrane
EPDM
PTFE / PVDF / EPDM
PTFE/EPDM
Conformités
« TA-Luft » (norme pour l'air)
3A
CRN
EAC
EHEDG
ESB/EST
FDA
FMEDA
Oxygène
Règlement (CE) n° 1935/2004
Règlement (CE) N° 2023/2006
Règlement (UE) n° 10/2011
SIL
USP
