Vanne manuelle à membrane 2/2 voies en plastique

GEMÜ R677

ConfigurerFiche technique

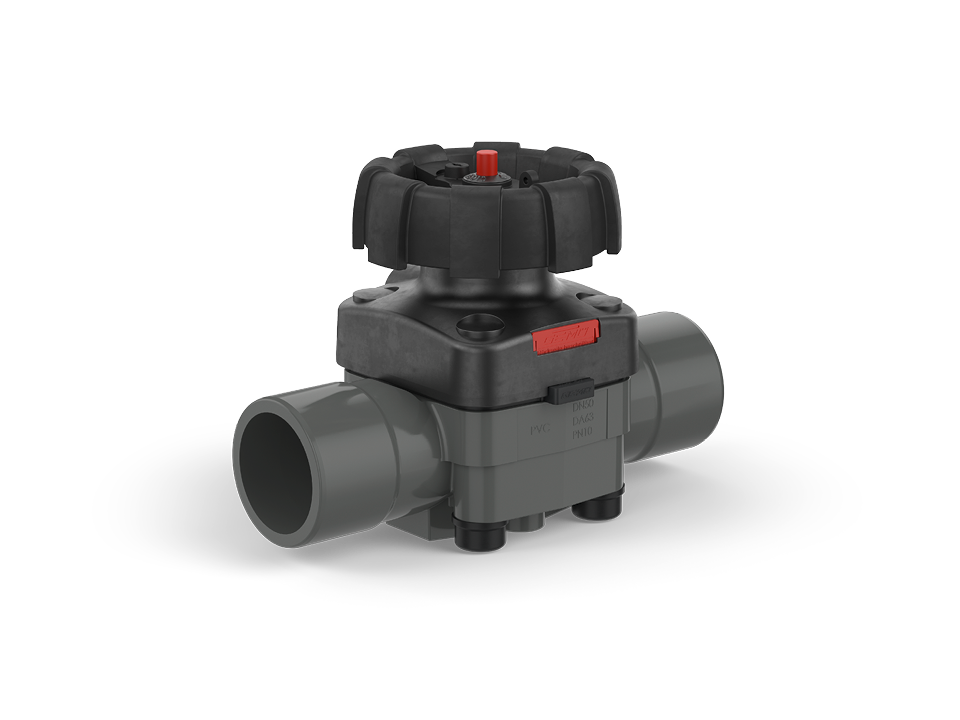

Vanne à membrane manuelle en plastique avec raccords à manchons adhésifs et indicateur de position optique – idéale pour le traitement de l'eau, l'industrie chimique et la technologie des procédés.

Vanne à membrane universelle avec corps de vanne High Flow

Informations sur le produit

La vanne à membrane 2/2 voies GEMÜ R677 dispose d'un actionneur en plastique nécessitant peu d'entretien et est à commande manuelle. Un indicateur optique de position est intégré de série. Le corps de vanne à haut rendement permet d'obtenir un haut débit avec une dimension compacte.

Caractéristiques principales

  • Design compact de l'installation grâce à un corps de vanne haut débit à écoulement optimisé
  • Volant verrouillable disponible en option
  • Recopie de position disponible en option
  • Indicateur optique de position intégré
Vanne à membrane manuelle en plastique avec raccords à manchons adhésifs et indicateur de position optique – idéale pour le traitement de l'eau, l'industrie chimique et la technologie des procédés.

Détails techniques

Paramètres
Valeur
Température du fluide
-10 à 80 °C
Température ambiante
-10 à 50 °C
Pression de service
0 à 10 bars
Diamètres nominaux
DN 15 à 100
Formes de corps
Corps à passage en ligne
Types de raccordement
Bride
Embout
Raccord union
Normes de raccordement
ANSI
ASTM
BS
DIN
EN
ISO
JIS
Matériaux du corps
ABS
PP, renforcé
PVC-U, gris
PVDF
Revêtement interne PP-H, gris / revêtement externe PP, renforcé
Revêtement interne PVDF / revêtement externe PP, renforcé
Matériaux de membrane
EPDM
FKM
NBR
PTFE/EPDM
Conformités
ACS
EAC
FDA
NSF
System 1+
