Vanne à siège pneumatique 3/2 voies en métal

GEMÜ 354

ConfigurerFiche technique

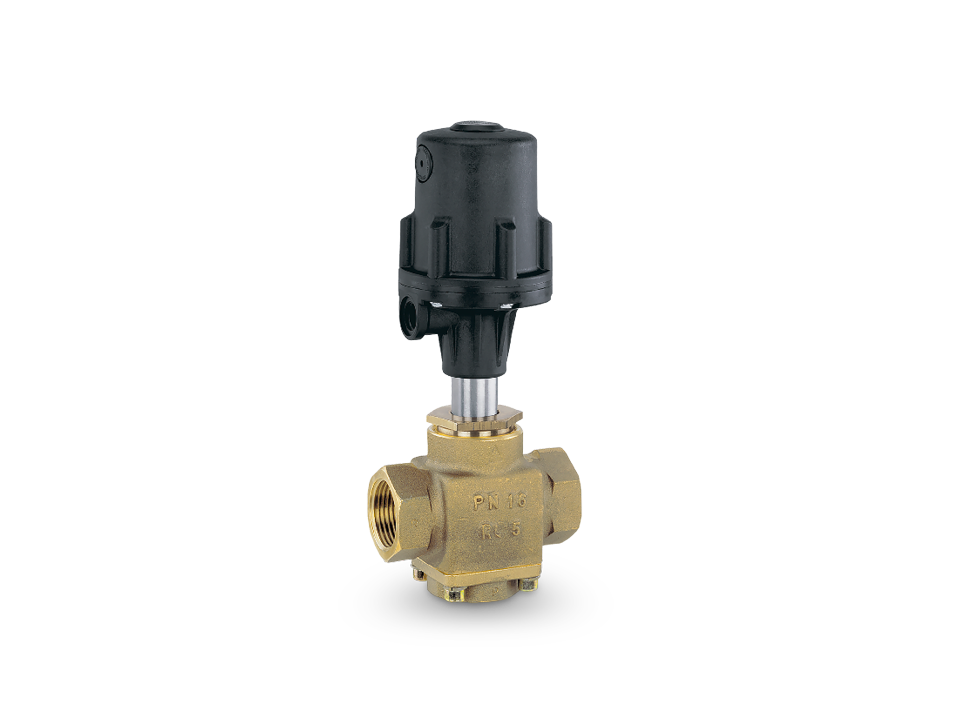

Vanne à siège GEMÜ avec actionneur pneumatique en plastique et corps robuste en laiton, idéale pour les applications industrielles avec des liquides et des gaz.,Vanne à siège GEMÜ avec actionneur pneumatique en plastique et corps robuste en laiton, idéale

Vanne à siège multivoies en bronze avec filetage intérieur

Informations sur le produit

La vanne à siège droit 3/2 voies GEMÜ 354 dispose d'un actionneur à piston en plastique robuste et nécessitant peu d'entretien et est actionnée pneumatiquement. Le raccord pour le fluide de commande est orientable sur 360°. Le clapet étanche des deux côtés est relié à l'actionneur via l'axe de la vanne. L'étanchéité au niveau de l'axe de la vanne est assurée par un ensemble presse-étoupe fiable se positionnant de lui-même et nécessitant peu d'entretien, même après une utilisation prolongée. Le joint racleur placé devant le presse-étoupe protège ce dernier de l'encrassement et des dommages.

Caractéristiques principales

  • Entraînement à piston en plastique léger
  • Adapté pour le mélange et la distribution de fluides
  • Longue durée de vie
Vanne à siège GEMÜ avec actionneur pneumatique en plastique et corps robuste en laiton, idéale pour les applications industrielles avec des liquides et des gaz.,Vanne à siège GEMÜ avec actionneur pneumatique en plastique et corps robuste en laiton, idéale

Détails techniques

Paramètres
Valeur
Température du fluide
-10 à 180 °C
Température ambiante
-10 à 60 °C
Pression de service
0 à 16 bars
Diamètres nominaux
DN 15 à 50
Formes de corps
Corps multivoies
Types de raccordement
Filetage
Normes de raccordement
DIN
ISO
Matériaux du corps
CC499K, bronze industriel
Matériaux du joint de siège
PTFE
PTFE, renforcé
Conformités
ATEX
EAC

Téléchargements

18 Résultats
  • Betriebsanleitung / Operating instructions GEMÜ 352, 354

    pdf (1 MB) -
    DE/EN

  • Fiche technique GEMÜ 352, 354

    pdf (1 MB) -
    FR

  • Data sheet GEMÜ 352, 354

    pdf (1 MB) -
    EN

  • Product certificate RoHS - GEMÜ product collection

    pdf (450 KB) -
    DE/EN

  • Fiche de spécifications_Vannes à clapet et de régulation_fr.

    pdf (1 MB) -
    FR

  • Validation guide GEMÜ 312, 314, 343, 352, 354, 505, 507, 514, 519, 522, 529, 530, 532, 533, 534, 536, 537, 539, 543, 549, 550, 553, 554, 555, 565, 566, N560, N570, R563, S40, S560

    pdf (3 MB) -
    EN

  • Validation Guide GEMÜ 312, 314, 343, 352, 354, 505, 507, 514, 514Z, 519, 522, 529, 530, 532, 532Z, 533, 534, 536, 537, 539, 543, 549, 550, 553, 554, 555, 565, 566, N560, N570, R563, S40

    pdf (3 MB) -
    DE

  • Herstellererklaerung-Verordnung-EU-2024-590-de-2026-02-25

    pdf (84 KB) -
    DE

  • Product certificate ADI - GEMÜ globe valve collection

    pdf (140 KB) -
    DE/EN

  • Specification_sheet_seat-_ and_globe_valves_en.

    pdf (1 MB) -
    EN

  • Руководство по эксплуатации GEMÜ 352, 354

    pdf (1 MB) -
    RU

  • Montageanleitung GEMÜ 352, 354 MA

    pdf (2 MB) -
    DE
