Manuelles 2/2-Wege-Membranventil mit Metallkörper

GEMÜ 650TL

Konfigurieren

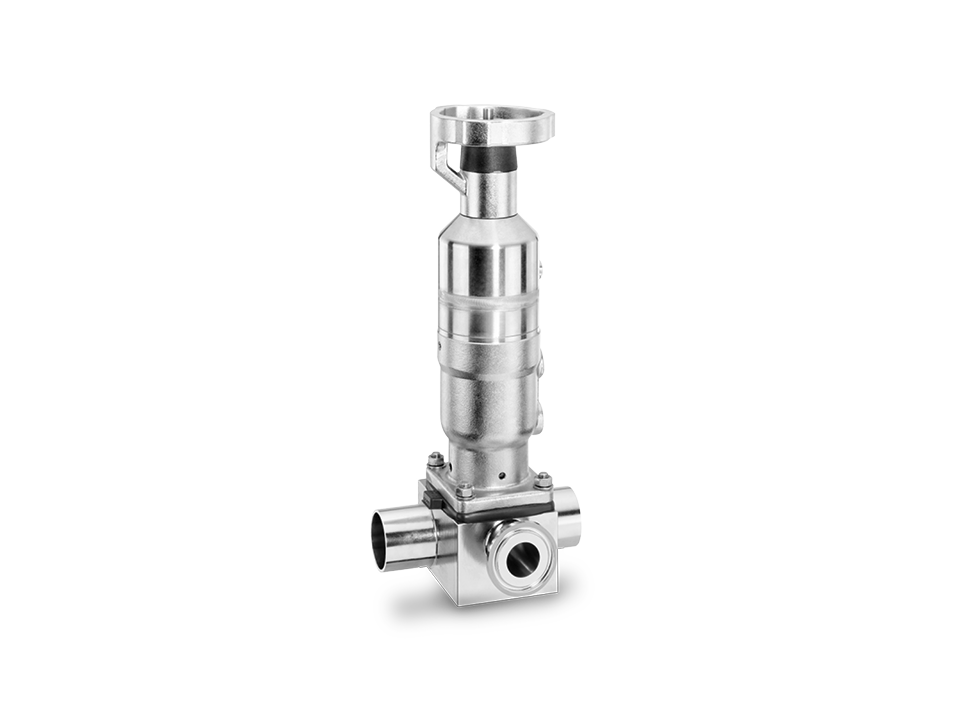

Pneumatisch betriebenes Edelstahl-Membranventil mit Schweißenden – ideal für Pharma-, Biotechnologie- und Lebensmittelindustrie.

Ventil mit Edelstahlhandrad und pneumatischer Sicherheitsfunktion

Produktinfos

Das Membranventil GEMÜ 650TL ist ein manuell betätigtes Membranventil mit pneumatischer Sicherheitsfunktion. Die manuelle Betätigung (Öffnen/Schließen) kann nur erfolgen, wenn der Antrieb mit Druckluft versorgt wird. Wird diese Versorgung unterbrochen, schließt sich das Ventil per Federkraft und kann nicht mehr manuell geöffnet werden.

Hauptmerkmale

  • Sicherheitsfunktion (geschlossen)
  • Möglichkeit zum Anbau von Näherungsinitiatoren zur Erfassung der Ventilstellung
  • CIP-/SIP-fähig
  • Schließhubbegrenzung (MG 8)
  • Öffnungs- und Schließhubbegrenzung (MG 10 + 25)
Pneumatisch betriebenes Edelstahl-Membranventil mit Schweißenden – ideal für Pharma-, Biotechnologie- und Lebensmittelindustrie.

Technische Details

Parameter
Wert
Medientemperatur
-10 bis 100 °C
Sterilisationstemperatur
max. 150 °C
Umgebungstemperatur
0 bis 60 °C
Betriebsdruck
0 bis 10 bar
Nennweiten
DN 4 bis 25
Körperformen
Durchgangskörper
T-Körper
Schweißkonfiguration
i-Körper
Mehrwegekörper
Behälterventilkörper
Anschlussarten
Clamp
Flansch
Gewinde
Stutzen
Anschlussnormen
ANSI
ASME
BS
DIN
EN
ISO
JIS
SMS
Körperwerkstoffe
1.4435 (316L), Schmiedematerial
1.4435 (316L), Vollmaterial
1.4435 (BN2), Schmiedematerial
1.4435 (BN2), Vollmaterial
1.4435, Feingussmaterial
1.4539 (904L), Schmiedematerial
Membranwerkstoffe
EPDM
PTFE/EPDM
Konformitäten
3A
CRN
EAC
FDA
Sauerstoff
TA-Luft
USP
VO (EG) Nr. 1935/2004
VO (EG) Nr. 2023/2006
VO (EU) Nr. 10/2011

Downloads

39 Ergebnisse
  • Instrucciones de montaje diaphragm change MG 10-300

    pdf, 1.80 MB, ES

  • Montagevejledning diaphragm change MG 8

    pdf, 1.47 MB, DA

  • Produktzertifikat passivated - electropolished GEMÜ valve body collection

    pdf, 86 KB, DE

  • Fiche de spécifications pour le dimensionnement de vannes à membrane

    pdf, 769 KB, FR

  • Spezifikationsblatt Membranventile Metall

    pdf, 1.23 MB, DE

  • Specification sheet diaphragm valves

    pdf, 769 KB, EN

  • Technical information angels of rotation

    pdf, 1.87 MB, EN

  • Monteringsanvisning diaphragm change MG 8

    pdf, 1.47 MB, SV

  • kurzanleitung_membranwechsel_mg10_300_cs

    pdf, 1.81 MB, CS

  • diaphragm change MG 10-300

    pdf, 323 KB, TR

  • Notice de montage diaphragm change MG 8

    pdf, 1.48 MB, FR

  • Information technique GEMÜ 601, 605, 602, 611, 615, 618, 620, 628, 629, 630, 650, 653, 654, 655, 656, 657, 658, 671, 672, 675, 687, 688, 690, 695, 698, 612, 625, 649, 650TL, 651, 660, 673, 673P9, R629, R639, R649, R677, R690

    pdf, 254 KB, FR
