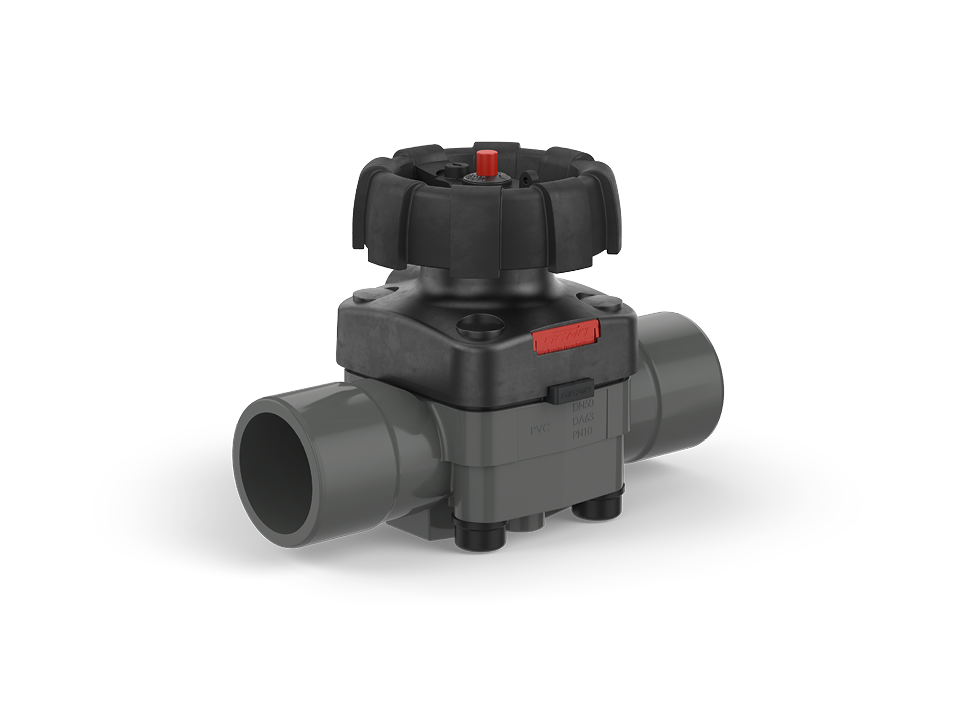

Manuelles 2/2-Wege Membranventil aus Kunststoff

GEMÜ R677

KonfigurierenTechnisches Datenblatt
Manuelles Membranventil aus Kunststoff mit Klebemuffenanschlüssen und optischer Stellungsanzeige – ideal für Wasseraufbereitung, chemische Industrie und Verfahrenstechnik.

Universell einsetzbares Membranventil mit High Flow Ventilkörper

Produktinfos

Das 2/2-Wege-Membranventil GEMÜ R677 verfügt über einen wartungsarmen Kunststoffantrieb und wird manuell betätigt. Eine optische Stellungsanzeige ist serienmäßig integriert. Der High-Flow Ventilkörper erlaubt kompakte Abmessungen bei hohen Durchflusswerten.

Hauptmerkmale

  • Kompaktes Anlagendesign durch strömungsoptimierten High Flow Ventilkörper
  • Abschließbares Handrad optional verfügbar
  • Stellungsrückmeldung optional verfügbar
  • Integrierte optische Stellungsanzeige
Manuelles Membranventil aus Kunststoff mit Klebemuffenanschlüssen und optischer Stellungsanzeige – ideal für Wasseraufbereitung, chemische Industrie und Verfahrenstechnik.

Technische Merkmale

Parameter
Wert
Medientemperatur
-10 bis 80 °C
Umgebungstemperatur
-10 bis 50 °C
Betriebsdruck
0 bis 10 bar
Nennweiten
DN 15 bis 100
Körperformen
Durchgangskörper
Anschlussarten
Armaturenverschraubung
Flansch
Stutzen
Anschlussnormen
ANSI
ASTM
BS
DIN
EN
ISO
JIS
Körperwerkstoffe
Inliner PP-H, grau / Outliner PP, verstärkt
Inliner PVDF / Outliner PP, verstärkt
PVC-U, grau
ABS
PP, verstärkt
PVDF
Membranwerkstoffe
EPDM
FKM
NBR
PTFE/EPDM
Konformitäten
ACS
EAC
FDA
NSF
System 1+
