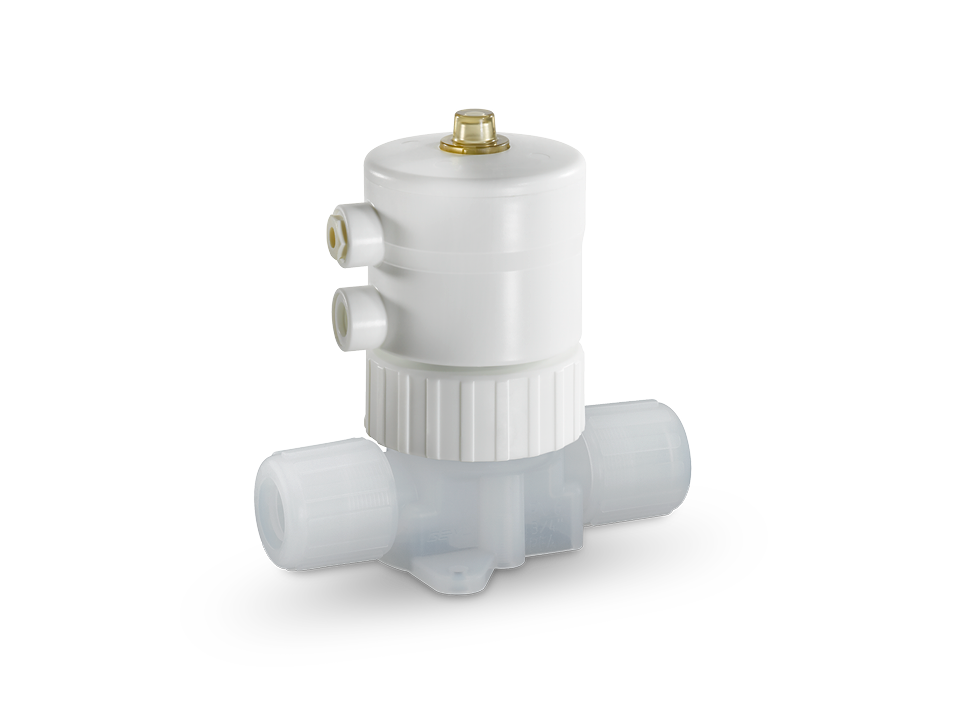

Pneumatisches 2/2-Wege-Membranventil aus hochreinem Kunststoff
GEMÜ C60 CleanStar
Sie haben Fragen? Starten Sie eine Unterhaltung.
Ventil mit hoher chemischer Beständigkeit für höchste Reinheitsstandards
Produktinfos
Das hochreine 2/2-Wege-Membranventil GEMÜ C60 CleanStar® verfügt über einen Kunststoff-Kolbenantrieb und wird pneumatisch betätigt. Eine Hubbegrenzung (ausgenommen AG 4) und eine optische Stellungsanzeige sind serienmäßig integriert. Alle medienberührten Teile sind aus PFA oder PTFE (HPW-Variante). Bei der HPS-Variante besteht der Ventilkörper wahlweise aus PP-R, natur oder PVDF. Diese High-Purity-Ausführung der CleanStar®-Baureihe erfüllt höchste Reinheitsstandards und weist eine hohe chemische Beständigkeit auf. Zudem ist sie auch bei hohen Medientemperaturen einsetzbar. Daher kommt sie sehr häufig in der Versorgungs- und Verteilungsebene von Halbleiterfabriken zum Einsatz.
Hauptmerkmale
- Alle medienberührenden Teile aus PFA oder PTFE
- Hoher Durchfluss bei stressarmer Medienführung
- Durchflussrichtung beliebig
- Hohe Lebensdauer auf Basis von Testergebnissen und Felderfahrung
- Gute Eignung für aggressive Medien
- Wahlweise Ausführung mit ECTFE-Überwurfmutter und/oder mit PFA-beschichteten Druckfedern
- Auch als T-Ventil lieferbar
- Reinraumfertigung, erfüllt SEMI F57
Technische Details
Parameter
Wert
Medientemperatur
-10 bis 150 °C
Umgebungstemperatur
0 bis 60 °C
Betriebsdruck
0 bis 6 bar
Nennweiten
DN 4 bis 50
Körperformen
V-Körper
Durchgangskörper
T-Körper
Anschlussarten
Armaturenverschraubung
Flare
Flare SpaceSaver
Nexus Connect® angeschweißt
Nexus Connect® SpaceSaver
PrimeLock®
PrimeLock® SpaceSaver
Stutzen
Super 300 Type Pillar® SpaceSaver
Anschlussnormen
DIN
Körperwerkstoffe
PFA
PP-R, natur
PVDF
Membranwerkstoffe
PTFE/EPDM
Konformitäten
EAC
FDA
TA-Luft
