Vanne pneumatique à membrane 2/2 voies en plastique

GEMÜ R690

ConfigurerFiche technique

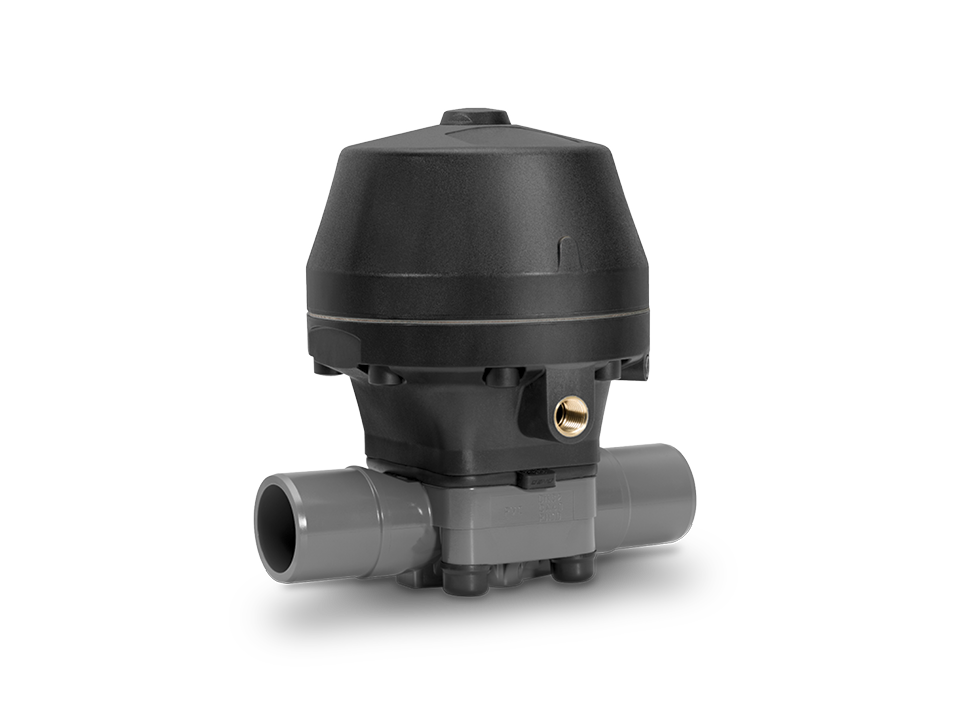

Vanne à membrane pneumatique en plastique avec raccords à manchons adhésifs – idéale pour le traitement de l'eau, l'industrie chimique et la technologie des procédés.

Vanne à membrane universelle avec corps de vanne High Flow

Informations sur le produit

La vanne à membrane 2/2 voies GEMÜ R690 dispose d'un actionneur pneumatique à membrane nécessitant peu d'entretien. Cette vanne est disponible avec les fonctions de commande « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Le corps de vanne à haut rendement permet d'obtenir un haut débit avec une dimension compacte.

Caractéristiques principales

  • Design compact de l'installation grâce à un corps de vanne haut débit à écoulement optimisé
  • Consommation d'air de pilotage réduite
  • Jeu de ressort modifié pour applications impliquant une pression de commande réduite disponible
  • Répétiteur de position et positionneur disponibles en option
  • Limitation de la course de fermeture disponible en option
Vanne à membrane pneumatique en plastique avec raccords à manchons adhésifs – idéale pour le traitement de l'eau, l'industrie chimique et la technologie des procédés.

Caractéristiques techniques

Paramètres
Valeur
Température du fluide
-10 à 80 °C14 à 176 °F
Température ambiante
-10 à 50 °C14 à 122 °F
Pression de service
0 à 10 bars0 à 150 psi
Diamètres nominaux
DN 15 à 1001/2" (DN 15) à 4" (DN 100)
Formes de corps
Corps à passage en ligne
Normes de raccordement
ANSI
ASTM
BS
DIN
EN
ISO
JIS
Types de raccordement
Bride
Embout
Raccord union
Bride
Embout
Raccord union
Matériaux du corps
ABS
PP, renforcé
PVC-U, gris
PVDF
Revêtement interne PP-H, gris / revêtement externe PP, renforcé
Revêtement interne PVDF / revêtement externe PP, renforcé
Matériaux de membrane
EPDM
FKM
NBR
PTFE/EPDM
Conformités
ACS
EAC
FDA
NSF
System 1+
