Vanne à siège 2/2 voies pneumatique en métal

GEMÜ 532

ConfigurerFiche technique

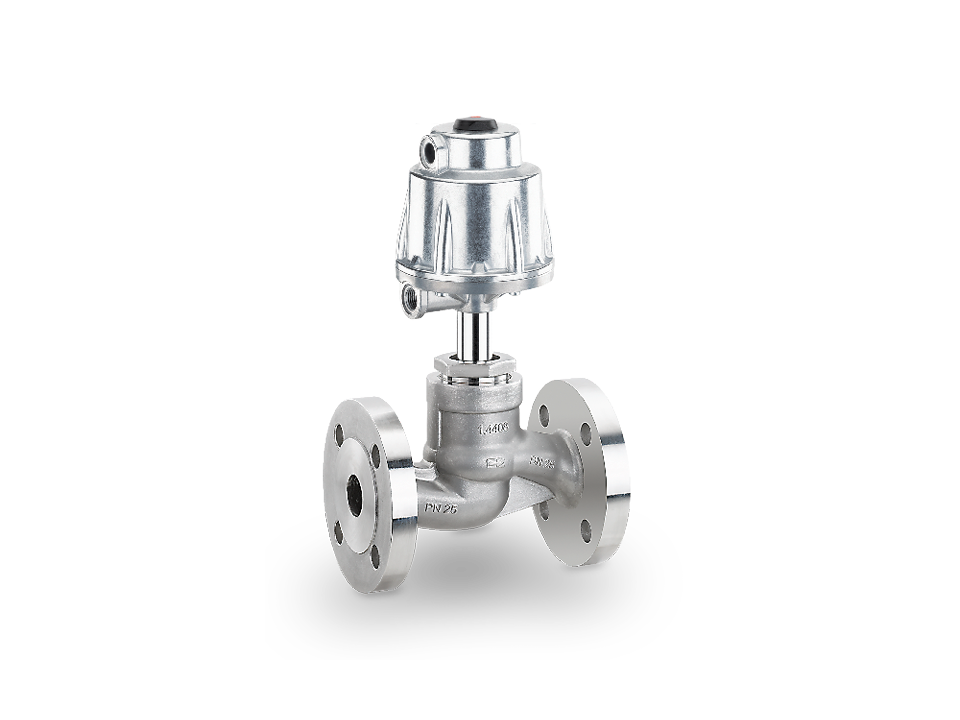

Vanne à siège en acier inoxydable avec actionneur pneumatique et raccords à bride – pour la régulation précise de gaz, de liquides ou de vapeur dans les systèmes de tuyauterie industriels.

Robuste vanne à siège droit avec entraînement en aluminium

Informations sur le produit

La vanne à siège droit 2/2 voies GEMÜ 532 dispose d'un actionneur à piston robuste en aluminium et est actionnée pneumatiquement. L'étanchéité au niveau de l'axe de la vanne est assurée par un ensemble presse-étoupe fiable se positionnant de lui-même et nécessitant peu d'entretien, même après une utilisation prolongée. Le joint racleur placé devant le presse-étoupe protège ce dernier de l'encrassement et des dommages.

Caractéristiques principales

  • Carter de l'actionneur robuste en aluminium
  • Option pour des températures de fonctionnement élevées
  • Propriétés de régulation améliorées grâce à la chemise de piston PPS
  • En option pour le contact avec les denrées alimentaires conformément au règlement (CE) n° 1935/2004
  • Adapté au vide jusqu'à 20 mbars (a) en standard
  • Disponible en vanne d'arrêt ou de régulation
Vanne à siège en acier inoxydable avec actionneur pneumatique et raccords à bride – pour la régulation précise de gaz, de liquides ou de vapeur dans les systèmes de tuyauterie industriels.

Caractéristiques techniques

Paramètres
Valeur
Température du fluide
-10 à 180 °C
Température ambiante
-10 à 60 °C
Pression de service
0 à 40 bars
Diamètres nominaux
DN 15 à 100
Formes de corps
Corps à passage en ligne
Types de raccordement
Bride
Normes de raccordement
ANSI
ASME
EN
ISO
JIS
Matériaux du corps
1.4408, inox de fonderie
EN-GJS-400-18-LT, fonte sphéroïdale
Matériaux du joint de siège
1.4404
PTFE
PTFE, renforcé
Conformités
« TA-Luft » (norme pour l'air)
CRN
EAC
FDA
FMEDA
Oxygène
Règlement (CE) n° 1935/2004
Règlement (UE) n° 10/2011
RoHS
Sécurité fonctionnelle
