Pneumatisches 2/2-Wege Sitzventil mit Metallkörper

GEMÜ 554

KonfigurierenTechnisches Datenblatt

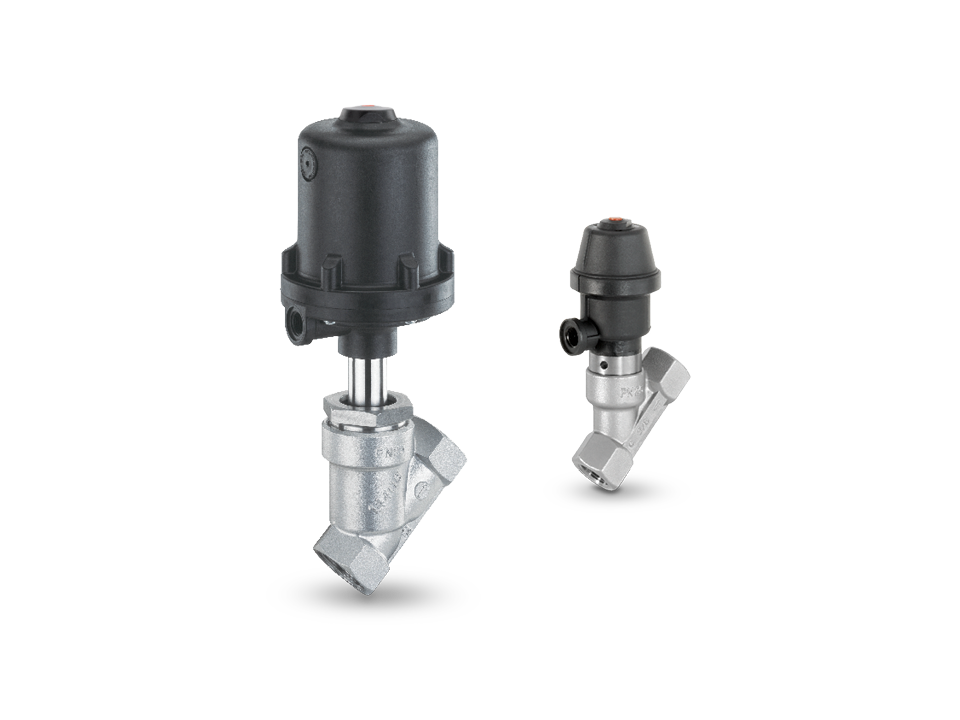

Zwei pneumatisch betätigte Schrägsitzventile aus Edelstahl – ideal zur Steuerung von Flüssigkeiten, Gasen oder Dampf in industriellen Anwendungen mit unterschiedlichen Platzverhältnissen.

Universell einsetzbares Geradsitzventil mit Kunststoffantrieb

Produktinfos

Das 2/2-Wege-Schrägsitzventil GEMÜ 554 verfügt über einen Kunststoffkolbenantrieb und wird pneumatisch betätigt. Die Abdichtung der Ventilspindel erfolgt je nach Größe und Ausführung über eine sich selbstnachstellende Stopfbuchspackung oder über eine kompakte Dichtpatrone. Ein Abstreifring oder die Abstreifkontur der Dichtpatrone schützt zusätzlich die Ventilspindel vor Verschmutzung und Beschädigung. Dadurch ist auch nach langer Betriebszeit eine wartungsarme und zuverlässige Spindelabdichtung gegeben.

Hauptmerkmale

  • Geringes Antriebsgewicht durch Kunststoffgehäuse
  • ATEX optional verfügbar
  • Optional für den Kontakt mit Lebensmitteln gemäß der Verordnung (EG) Nr. 1935/2004
  • Schneller Antriebswechsel und freie Antriebspositionierung
  • Standardmäßig vakuumtauglich bis 20 mbar (a)
  • Erhältlich als Absperr- oder Regelventil
Zwei pneumatisch betätigte Schrägsitzventile aus Edelstahl – ideal zur Steuerung von Flüssigkeiten, Gasen oder Dampf in industriellen Anwendungen mit unterschiedlichen Platzverhältnissen.

Technische Merkmale

Parameter
Wert
Medientemperatur
-10 bis 180 °C
Umgebungstemperatur
0 bis 60 °C
Betriebsdruck
0 bis 25 bar
Nennweiten
DN 6 bis 80
Körperformen
Corps à passage en équerre
Corps à passage en ligne
Durchgangskörper
Eckkörper
Anschlussarten
Bride
Clamp
Clamp
Embout
Flansch
Gewinde
Raccord à visser
Stutzen
Anschlussnormen
ANSI
ANSI
ASME
ASME
BS
BS
DIN
DIN
EN
EN
ISO
ISO
NPT
NPT
SMS
SMS
Körperwerkstoffe
1.4408, Feingussmaterial
1.4408, inox de fonderie
1.4435 (316L), inox forgé
1.4435 (316L), Schmiedematerial
1.4435, Feingussmaterial
1.4435, inox de fonderie
CC499K, bronze industriel
CC499K, Rotgussmaterial
Sitzdichtungswerkstoffe
NBR
NBR
PFA
PFA
PTFE
PTFE
PTFE, renforcé
PTFE, verstärkt
Konformitäten
« TA-Luft » (norme pour l'air)
ATEX
ATEX
CRN
CRN
EAC
EAC
FDA
FDA
FMEDA
FMEDA
Funktionale Sicherheit
Oxygène
Règlement (CE) n° 1935/2004
Règlement (UE) n° 10/2011
RoHS
RoHS
Sauerstoff
Sécurité fonctionnelle
TA-Luft
USP
USP
VO (EG) Nr. 1935/2004
VO (EU) Nr. 10/2011

Downloads

50 Ergebnisse
  • Betriebsanleitung / Operating instructions GEMÜ 554

    pdf, 836 KB, DE, EN

  • Manuale d’uso GEMÜ 554

    pdf, 865 KB, IT

  • Notice de montage GEMÜ 514, 530, 532, 534, 550, 554 514, 530, 532, 534, 550, 554

    pdf, 532 KB, FR

  • bs_p_089_actuator_replacement_globe_valves_en

    pdf, 222 KB, EN

  • Operating instructions GEMÜ 554 (US)

    pdf, 1.33 MB, EN

  • Montageanleitung / Assembly instructions GEMÜ 514, 530, 532, 534, 550, 554

    pdf, 802 KB, DE, EN

  • Product certificate RoHS - GEMÜ product collection

    pdf, 450 KB, DE, EN

  • Product brochure Actuator replacement for globe valves

    pdf, 288 KB, EN

  • Product certificate O3 - GEMÜ globe valve collection

    pdf, 1.51 MB, DE, EN

  • bs_p_089_actuator_replacement_globe_valves_fr

    pdf, 236 KB, FR

  • Technical information GEMÜ 514, 550, 554, 530, 532, 534 valves overview

    pdf, 328 KB, EN

  • Fiche technique GEMÜ 554

    pdf, 4.68 MB, FR
