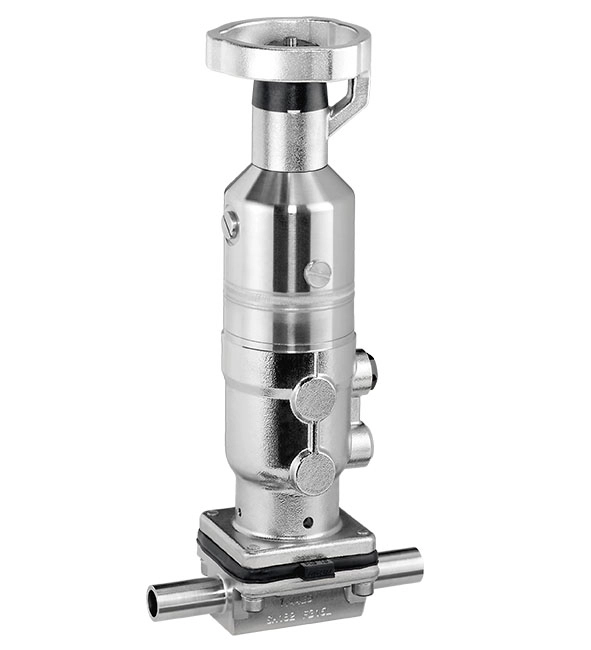

Vanne à membrane, commande pneumatique, actionneur à piston en inox,électropol indicateur optique de position
DN
15
DN 15
Forme du corps
D
Corps de vanne 2 voies
Type de raccordement
17
Embout EN 10357 série A (auparavant DIN 11850 série 2) / DIN 11866 série A
Matériau du corps de vanne
40
1.4435 (F316L), Inox forgé
Matériau de la membrane
5M
PTFE/EPDM deux pièces
Fonction de commande
1
Normalement fermée (NF)
Type d'actionneur
1TL
Commande manuelle, avec fonction de fermeture automatique, raccord d'air de pilotage et raccords pour détecteurs de proximité en direction de la tuyauterie
Type d'exécution
1503
Ra <= 0,8 µm électropoli intérieur et extérieur, les données de surface se rapportent au surfaces en contact avec le fluide
Surface
1503
Ra ≤ 0,8 µm (30 µin.) pour surfaces en contact avec le fluide, selon DIN 11866 HE3, électropoli intérieur et extérieur
La vanne à membrane 2/2 voies GEMÜ 650 BioStar, à commande pneumatique, dispose d'un actionneur à piston en inox. La vanne est conçue pour les applications stériles. Tous les composants de l'actionneur sont en inox (excepté les joints). Pour les tailles de membrane 80 et 100, les ressorts de pression sont en acier revêtu époxy. Les fonctions de commande proposées sont « Normalement fermée (NF) », « Normalement ouverte (NO) » et « Double effet (DE) ». Un indicateur optique de position est intégré de série.
Structure compacte adaptée aux espaces très exigus
Compatible avec les cycles de CIP/SIP
Autoclavable, en fonction de la version
Échappement spécifique contrôlé disponible en option
Nombreuses possibilités d'adaptation de composants à monter et d'accessoires
Version selon ATEX disponible sur demande
Das 2/2-Wege-Membranventil verfügt über einen Edelstahl-Kolbenantrieb und wird pneumatisch betätigt. Das Ventil ist für den Einsatz in sterilen Anwendungsbereichen konzipiert. Alle Antriebsteile sind aus Edelstahl (ausgenommen Dichtelemente). Bei den Membrangrößen 80 und 100 bestehen die Druckfedern aus epoxy-beschichtetem Federstahl. Als Steuerfunktion stehen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung. Eine optische Stellungsanzeige ist serienmäßig integriert.
Typ: Membranventil, pneumatisch betätigt, Edelstahl-Kolbenantrieb elektrolytisch poliert, optische Stellungsanzeige
DN: 15: DN 15
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 17: Stutzen EN 10357 Serie A / DIN 11866 Reihe A ehemals DIN 11850 Reihe 2
Werkstoff Ventilkörper: 40: 1.4435 (F316L), Schmiedekörper
Membranwerkstoff: 5M: PTFE/EPDM zweiteilig
Steuerfunktion: 1: In Ruhestellung geschlossen (NC)
Antriebsausführung: 1TL: manuell betätigt mit automatischer Schließfunktion, Steuerluftanschluss und Anschlüsse für Näherungsinitiatoren in Durchflussrichtung
Ausführungsart: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Oberfläche: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Membrangröße: 10: Membrangröße 10
Das 2/2-Wege-Membranventil GEMÜ 650 BioStar verfügt über einen Edelstahl-Kolbenantrieb und wird pneumatisch betätigt. Das Ventil ist für den Einsatz in sterilen Anwendungsbereichen konzipiert. Alle Antriebsteile sind aus Edelstahl (ausgenommen Dichtelemente). Bei den Membrangrößen 80 und 100 bestehen die Druckfedern aus epoxy-beschichtetem Federstahl. Als Steuerfunktion stehen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung. Eine optische Stellungsanzeige ist serienmäßig integriert.
Typ: 650: Membranventil, pneumatisch betätigt, Edelstahl-Kolbenantrieb elektrolytisch poliert, optische Stellungsanzeige
DN: 15: DN 15
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 17: Stutzen EN 10357 Serie A / DIN 11866 Reihe A ehemals DIN 11850 Reihe 2
Werkstoff Ventilkörper: 40: 1.4435 (F316L), Schmiedekörper
Membranwerkstoff: 5M: PTFE/EPDM zweiteilig
Steuerfunktion: 1: In Ruhestellung geschlossen (NC)
Antriebsausführung: 1TL: manuell betätigt mit automatischer Schließfunktion, Steuerluftanschluss und Anschlüsse für Näherungsinitiatoren in Durchflussrichtung
Ausführungsart: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Oberfläche: 1503: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert
Membrangröße: 10: Membrangröße 10
Artikelnummer: 88695543 650 15D17405M11TL 1503
The 2/2-way diaphragm valve has a stainless steel piston actuator and is pneumatically operated. The valve is designed for use in a sterile environment. All actuator parts are made from stainless steel (except seals). The compression springs of diaphragm sizes 80 and 100 are made of epoxy-coated spring steel. Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available. An integrated optical position indicator is standard.
Type: 650: Diaphragm valve, pneumatically operated, stainless steel piston actuator electropolished, optical position indicator
DN: 15: DN 15
Body configuration: D: 2/2-way body
Connection type: 17: Spigot EN 10357 series A (formerly DIN 11850 series 2) / DIN 11866 series A
Valve body material: 40: 1.4435 (F316L), forged body
Diaphragm material: 5M: PTFE/EPDM two-piece
Control function: 1: Normally closed (NC)
Actuator version: 1TL: Manually operated with automatic closing function control air connector and connections for proximity switches in flow direction
Execution type: 1503: Ra
The GEMÜ 650 BioStar 2/2-way diaphragm valve has a stainless steel piston actuator and is pneumatically operated. The valve is designed for use in a sterile environment. All actuator parts are made from stainless steel (except seals). The compression springs of diaphragm sizes 80 and 100 are made of epoxy-coated spring steel. Normally Closed (NC), Normally Open (NO) and Double Acting (DA) control functions are available. An integrated optical position indicator is standard.
Type: 650: Diaphragm valve, pneumatically operated, stainless steel piston actuator electropolished, optical position indicator
DN: 15: DN 15
Body configuration: D: 2/2-way body
Connection type: 17: Spigot EN 10357 series A (formerly DIN 11850 series 2) / DIN 11866 series A
Valve body material: 40: 1.4435 (F316L), forged body
Diaphragm material: 5M: PTFE/EPDM two-piece
Control function: 1: Normally closed (NC)
Actuator version: 1TL: Manually operated with automatic closing function control air connector and connections for proximity switches in flow direction
Execution type: 1503: Ra
