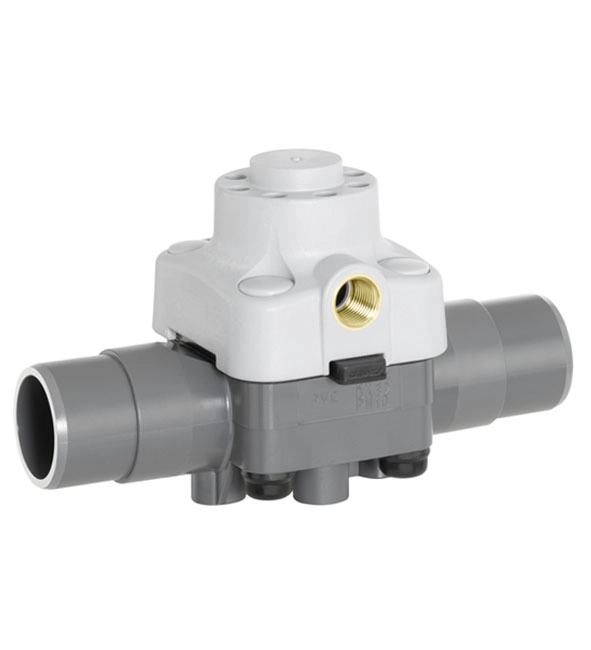

La vanne à membrane 2/2 voies GEMÜ R647 est une vanne de passage à commande pneumatique. La vanne ne possède pas de ressort de fermeture et est uniquement fermée lorsqu'elle reçoit de l'air comprimé. Le siège de la vanne est équipé d'une membrane d'étanchéité. L'armature se compose essentiellement de trois pièces, le corps de vanne, la membrane d'arrêt et le couvercle avec le raccord pour fluide de commande. Le fluide de commande agit sur la membrane d'arrêt et la presse contre la barre d'arrêt se trouvant dans le corps de vanne. Le corps de vanne à haut rendement permet d'obtenir un haut débit avec une dimension compacte.
Construction compacte et légère et haute performance
Remplacement de membrane simple
Convient par exemple aux teintureries, à l'industrie papetière et aux installations automatiques de distribution de nourriture
La vanne est utilisée partout là où un ressort de fermeture est superflu et dans des conditions d’installation autorisant uniquement de petites dimensions
Bonnes propriétés d‘écoulement grâce aux corps de vanne aux performances d‘écoulement optimisées
Das 2/2-Wege-Membranventil ist ein Durchgangsventil und wird pneumatisch betätigt. Das Ventil besitzt keine Schließfeder und wird lediglich mittels Beaufschlagung mit Druckluft geschlossen. Am Ventilsitz befindet sich eine Membranabdichtung. Die Armatur besteht im Wesentlichen aus drei Teilen, dem Ventilkörper, der Absperrmembrane und dem Deckel mit Steuermediumsanschluss. Das Steuermedium beaufschlagt die Absperrmembrane und drückt diese gegen den sich im Ventilkörper befindlichen Absperrsteg. Der High-Flow Ventilkörper erlaubt kompakte Abmessungen bei hohen Durchflusswerten.
Typ: Membranventil, pneumatisch betätigt, Kunststoffantrieb
DN: 15: DN 15
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 7: Armaturenverschraubung mit Einlegeteil DIN (Muffe)
Werkstoff Ventilkörper: 1: PVC-U, grau
Membranwerkstoff: 17: EPDM
Steuerfunktion: 5: Steuerdruck geschlossen, Betriebsdruck öffnend
Antriebsausführung: ED: Antriebsgröße ED
Membrangröße: 20: Membrangröße 20
Das 2/2-Wege-Membranventil GEMÜ R647 ist ein Durchgangsventil und wird pneumatisch betätigt. Das Ventil besitzt keine Schließfeder und wird lediglich mittels Beaufschlagung mit Druckluft geschlossen. Am Ventilsitz befindet sich eine Membranabdichtung. Die Armatur besteht im Wesentlichen aus drei Teilen, dem Ventilkörper, der Absperrmembrane und dem Deckel mit Steuermediumsanschluss. Das Steuermedium beaufschlagt die Absperrmembrane und drückt diese gegen den sich im Ventilkörper befindlichen Absperrsteg. Der High-Flow Ventilkörper erlaubt kompakte Abmessungen bei hohen Durchflusswerten.
Typ: R647: Membranventil, pneumatisch betätigt, Kunststoffantrieb
DN: 15: DN 15
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 7: Armaturenverschraubung mit Einlegeteil DIN (Muffe)
Werkstoff Ventilkörper: 1: PVC-U, grau
Membranwerkstoff: 17: EPDM
Steuerfunktion: 5: Steuerdruck geschlossen, Betriebsdruck öffnend
Antriebsausführung: ED: Antriebsgröße ED
Membrangröße: 20: Membrangröße 20
Artikelnummer: 88884639 R647 15D 7 1175 ED
The 2/2-way diaphragm valve is a straight through valve and is pneumatically operated. The valve doesn't have a closing spring and is only closed by applying compressed air. A diaphragm is the sealing element. The valve is mainly made of three components, a valve body, a shut off diaphragm and a cover with control medium connector. The control medium applies direct pressure to the shut off diaphragm pressing it against the shut off weir in the valve body. The high-flow valve body provides compact dimensions at high flow rates.
Type: R647: Diaphragm valve, pneumatically operated, plastic actuator
DN: 15: DN 15
Body configuration: D: 2/2-way body
Connection type: 7: Union end with DIN insert (socket)
Valve body material: 1: PVC-U, grey
Diaphragm material: 17: EPDM
Control function: 5: Closed by control pressure, opened by operating pressure
Actuator version: ED: Operator size ED (diaphragm size 20)
Diaphragm size: 20: Diaphragm size 20
The GEMÜ R647 2/2-way diaphragm valve is a straight through valve and is pneumatically operated. The valve doesn't have a closing spring and is only closed by applying compressed air. A diaphragm is the sealing element. The valve is mainly made of three components, a valve body, a shut off diaphragm and a cover with control medium connector. The control medium applies direct pressure to the shut off diaphragm pressing it against the shut off weir in the valve body. The high-flow valve body provides compact dimensions at high flow rates.
Type: R647: Diaphragm valve, pneumatically operated, plastic actuator
DN: 15: DN 15
Body configuration: D: 2/2-way body
Connection type: 7: Union end with DIN insert (socket)
Valve body material: 1: PVC-U, grey
Diaphragm material: 17: EPDM
Control function: 5: Closed by control pressure, opened by operating pressure
Actuator version: ED: Operator size ED (diaphragm size 20)
Diaphragm size: 20: Diaphragm size 20
Item number: 88884639 R647 15D 7 1175 ED
