602 15T80411700TM 40371502

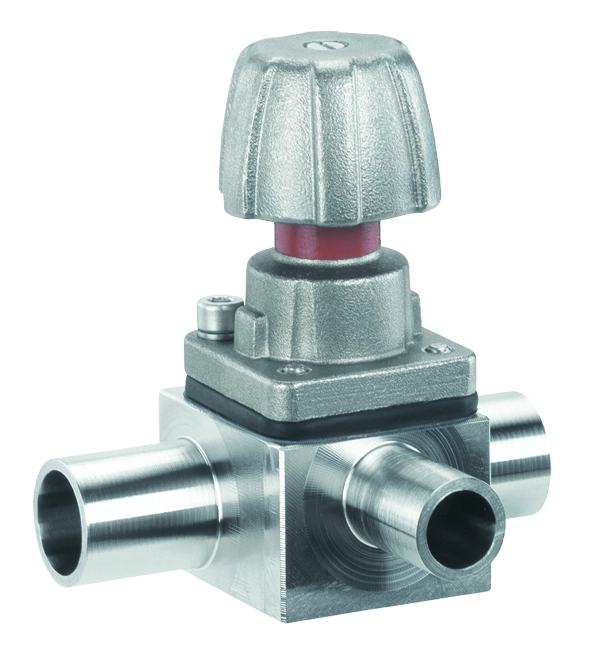

Vanne à membrane, manuelle

Numéro d'article:		88712027
Description

Type	602	Vanne à membrane, commande manuelle, volant en inox, indicateur optique de position
DN	15	DN 15
Forme du corps	T	Corps en T
Raccordement corps de vanne	80	Clamps ASME BPE encombrement ASME BPE
Matériau du corps de vanne	41	1.4435 (316L), Bloc usiné
Matériau de la membrane	17	EPDM
Fonction de commande	0	Commande manuelle
Type d'actionneur	0TM	Volant métallique avec limiteur de serrage
DN -2	40	DN 40
Type de raccordement, embout2	37	Embouts SMS 3008
Type d'exécution	1502	Ra <=0,8 µm poli mécanique intérieur, extérieur satiné les données de surface se rapportent au surfaces en contact avec le fluide
Surface	1502	Ra ≤ 0,8 µm (30 µin.) pour surfaces en contact avec le fluide, selon DIN 11866 H3 poli mécanique intérieur
Taille de membrane	8	Taille de membrane 8

Demander un devis maintenant
Pour voir les prix, connectez-vous/inscrivez-vous ici

Description Caractéristiques Spécification Documents

La vanne à membrane 2/2 voies GEMÜ 602 est équipée d'un volant en inox et est à commande manuelle. Le carter ainsi que le mécanisme de l'actionneur sont entièrement constitués d'acier inoxydable. Un limiteur de course de fermeture, augmentant la durée de vie de la membrane, ainsi qu'un indicateur optique de position sont intégrés de série.

Structure compacte adaptée aux espaces très exigus
Compatible avec les cycles de CIP/SIP
Autoclavable
Longue durée de vie de la membrane grâce au limiteur de course de fermeture breveté
Réglage progressif du débit minimum grâce au limiteur de course de fermeture
