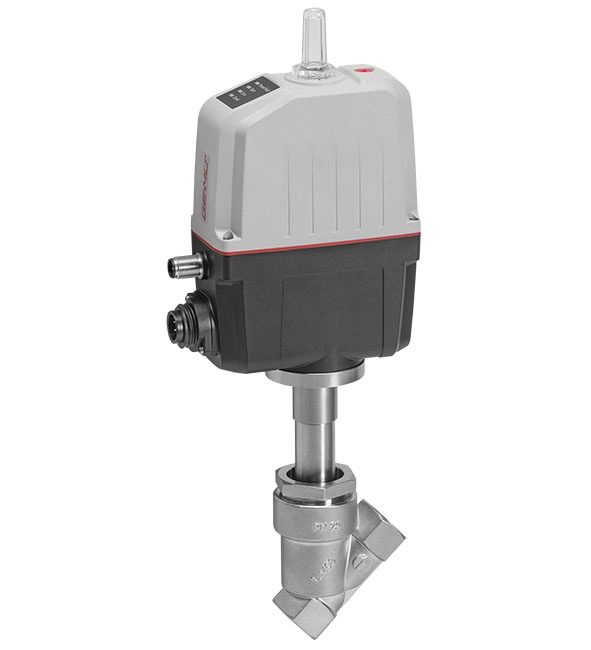

La vanne à clapet à siège incliné 2/2 voies GEMÜ 543 eSyStep est à commande électrique. L'actionneur eSyStep est disponible en tant qu'actionneur Tout ou Rien ou actionneur avec positionneur intégré. L'étanchéité au niveau de l'axe de la vanne est assurée par un ensemble presse-étoupe se positionnant de lui-même. On obtient ainsi un presse-étoupe d'axe de la vanne fiable et nécessitant peu d'entretien, même après une utilisation prolongée. Le joint racleur placé devant le presse-étoupe protège en plus ce dernier de l'encrassement et de tout endommagement. Un indicateur optique et électrique de position est intégré de série. L'actionneur autobloquant maintient sa position de manière stable en position régulée et en cas de panne de tension d'alimentation.
Compatible CIP /SIP (uniquement avec rehausse en inox)
Adapté au vide jusqu'à 20 mbars (a) en standard
Fonction Tout ou Rien ou avec positionneur intégré
Paramétrage possible par IO-Link
Caractéristiques de régulation linéaires ou proportionnelles modifiées réalisables
Programmation des fins de course sur place ou déportée via entrée de programmation
Différentes fonctions intégrées (par ex. recopie de position, limiteur de course, etc.)
Das 2/2-Wege-Schrägsitzventil wird elektrisch betätigt. Der Antrieb eSyStep ist als Auf-/Zu-Antrieb oder als Antrieb mit integriertem Stellungsregler verfügbar. Die Abdichtung der Ventilspindel erfolgt über eine sich selbstnachstellende Stopfbuchspackung; dadurch ist auch nach langer Betriebszeit eine wartungsarme und zuverlässige Ventilspindelabdichtung gegeben. Der Abstreifring vor der Stopfbuchspackung schützt die Dichtung zusätzlich vor Verschmutzung und Beschädigung. Eine optische und elektrische Stellungsanzeige ist serienmäßig integriert. Der selbsthemmende Antrieb hält im ausgeregelten Zustand und bei Ausfall der Versorgungsspannung stabil seine Position.
Typ: Schrägsitzventil, elektrisch betätigt, eSyStep
DN: 25: DN 25
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 1: Gewindemuffe DIN ISO 228
Werkstoff Ventilkörper: 37: 1.4408, Feinguss
Sitzdichtung: 5G: PTFE, glasfaserverstärkt
Spannung / Frequenz: C1: 24 V DC
Regelmodul: S0: Stellungsregler
Regelkegel: RF416: 4 m³/h - mod.EQ mit red. Sitz
Antriebsausführung: 0A: Antriebsgröße 0
Das 2/2-Wege-Schrägsitzventil GEMÜ 543 eSyStep wird elektrisch betätigt. Der Antrieb eSyStep ist als Auf-/Zu-Antrieb oder als Antrieb mit integriertem Stellungsregler verfügbar. Die Abdichtung der Ventilspindel erfolgt über eine sich selbstnachstellende Stopfbuchspackung; dadurch ist auch nach langer Betriebszeit eine wartungsarme und zuverlässige Ventilspindelabdichtung gegeben. Der Abstreifring vor der Stopfbuchspackung schützt die Dichtung zusätzlich vor Verschmutzung und Beschädigung. Eine optische und elektrische Stellungsanzeige ist serienmäßig integriert. Der selbsthemmende Antrieb hält im ausgeregelten Zustand und bei Ausfall der Versorgungsspannung stabil seine Position.
Typ: 543: Schrägsitzventil, elektrisch betätigt, eSyStep
DN: 25: DN 25
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart: 1: Gewindemuffe DIN ISO 228
Werkstoff Ventilkörper: 37: 1.4408, Feinguss
Sitzdichtung: 5G: PTFE, glasfaserverstärkt
Spannung / Frequenz: C1: 24 V DC
Regelmodul: S0: Stellungsregler
Regelkegel: RF416: 4 m³/h - mod.EQ mit red. Sitz
Antriebsausführung: 0A: Antriebsgröße 0
Artikelnummer: 88720260 543 25D 1375GC1S0RF416 0A
The is an electrically operated 2/2-way angle seat globe valve. The eSyStep electric actuator is available as On/Off actuator or with integrated positioner. The valve spindle is sealed by a self-adjusting gland packing providing low-maintenance and reliable valve spindle sealing even after a long service life. A wiper ring fitted in front of the gland packing protects the seal against contamination and damage. An integral optical and electrical position indicator is standard. The self-locking actuator holds its position in a stable manner when idle and in the event of power supply failure.
Type: 543: Angle seat globe valve, electrically operated, eSyStep
DN: 25: DN 25
Body configuration: D: 2/2-way body
Connection type: 1: Threaded socket DIN ISO 228
Valve body material: 37: 1.4408, investment casting
Seat seal: 5G: PTFE, glass fibre reinforced
Voltage / Frequency: C1: 24 V DC
Control module: S0: Positioner
Regulating cone: RF416: 4 m³/h - mod. EQ with red. seat
Actuator version: 0A: Actuator size 0
The GEMÜ 543 eSyStep is an electrically operated 2/2-way angle seat globe valve. The eSyStep electric actuator is available as On/Off actuator or with integrated positioner. The valve spindle is sealed by a self-adjusting gland packing providing low-maintenance and reliable valve spindle sealing even after a long service life. A wiper ring fitted in front of the gland packing protects the seal against contamination and damage. An integral optical and electrical position indicator is standard. The self-locking actuator holds its position in a stable manner when idle and in the event of power supply failure.
Type: 543: Angle seat globe valve, electrically operated, eSyStep
DN: 25: DN 25
Body configuration: D: 2/2-way body
Connection type: 1: Threaded socket DIN ISO 228
Valve body material: 37: 1.4408, investment casting
Seat seal: 5G: PTFE, glass fibre reinforced
Voltage / Frequency: C1: 24 V DC
Control module: S0: Positioner
Regulating cone: RF416: 4 m³/h - mod. EQ with red. seat
Actuator version: 0A: Actuator size 0
Item number: 88720260 543 25D 1375GC1S0RF416 0A
