Vanne à membrane 2/2 voies pneumatique métallique

GEMÜ D40

ConfigurerFiche technique

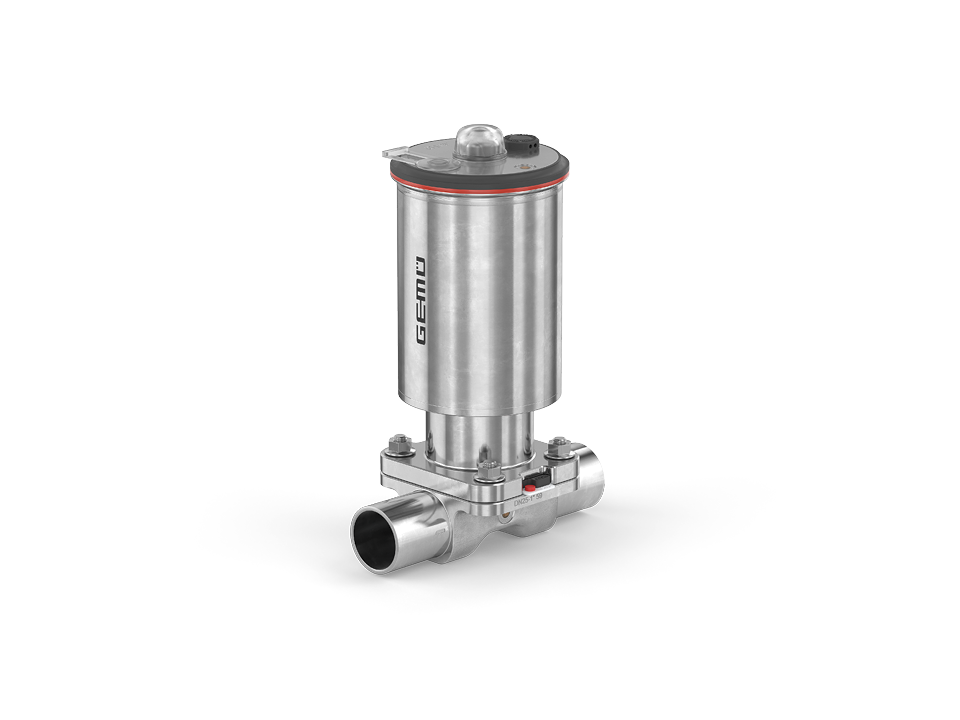

Vanne à membrane en acier inoxydable avec actionnement pneumatique et conception hygiénique pour l'industrie alimentaire et pharmaceutique.

Vanne à membrane puissante avec membrane compartimentée

Informations sur le produit

La vanne à membrane à commande pneumatique GEMÜ D40 est conçue pour l'utilisation dans des applications stériles. La membrane sépare hermétiquement l'actionneur et le fluide de service. Tous les composants de l'actionneur (excepté les joints et les éléments structurels) sont en inox. Cette vanne est disponible avec les fonctions de commande « Normalement fermée », « Normalement ouverte » et « Double effet ».

Caractéristiques principales

  • Produit nécessitant peu d'entretien grâce à la membrane confinée
  • Montage de membrane et de l'actionneur rapide, sûr et facile
  • Valeurs Kv très élevées grâce au corps de vanne aux performances d‘écoulement optimisées
  • Vanne configurable pour les paramètres du process respectifs
  • Marquage de l'angle de rotation (Hashmark), indicateur optique de position et capot transparent de série
  • Extension modulaire simple possible au moyen de composants d'automatisation de pointe
  • Convient à l'utilisation dans les process hygiéniques et aseptiques (compatible avec les cycles de CIP/SIP et autoclavable)
Vanne à membrane en acier inoxydable avec actionnement pneumatique et conception hygiénique pour l'industrie alimentaire et pharmaceutique.

Détails techniques

Paramètres
Valeur
Température du fluide
-10 à 100 °C
Température de stérilisation
max. 150 °C
Température ambiante
-10 à 80 °C
Pression de service
0 à 16 bars
Diamètres nominaux
DN 10 à 40
Formes de corps
Corps à passage en ligne
Corps en T
Types de raccordement
Clamp
Embout
Normes de raccordement
ASME
DIN
EN
ISO
Matériaux du corps
(316L), matériau forgé
1.4435 (316L), bloc usiné
1.4435 (BN2), bloc usiné
1.4435 (BN2), inox forgé
Matériaux de membrane
PTFE/EPDM
Conformités
ATEX
FDA
Règlement (CE) N° 1935/2004
USP
