490600L123SPE F16 L46

Vanne papillon, à axe libre

Numéro d'article: 88882249
Description
Type 490 Vanne papillon, bout d'axe libre Edessa
DN 600 Diamètre nominal 600
Forme du corps L Version à oreilles taraudées (lug), encombrement FTF EN 558 série 20
Pression de service 1 6 bars
Raccordement corps de vanne 2 EN 1092 PN 10 (uniquement pour corps à oreilles taraudées)
Matériau du corps 3 EN-GJS-400-18-LT (GGG-40.3), revêtu époxy 120 µm
Matériau du papillon/de l'axe S 1.4469, DUPLEX, acier, pour DN 40 - DN 200 (papillon/axe), 1.4404 / 316L, inox, pour DN 250 - DN 1200 (papillon), 1.4462, DUPLEX, acier, pour DN 250 - DN 1200 (axe)
Etanchéité du siège PE PTFE/EPDM
Bride de actionneur F16 F16, type de bride DIN EN ISO 5211
Forme et taille de l'axe L46 Carré, parallèle, SW 46 mm
Longueur de l'axe 47 47 mm
Demander un devis maintenant
Pour voir les prix, connectez-vous/inscrivez-vous ici

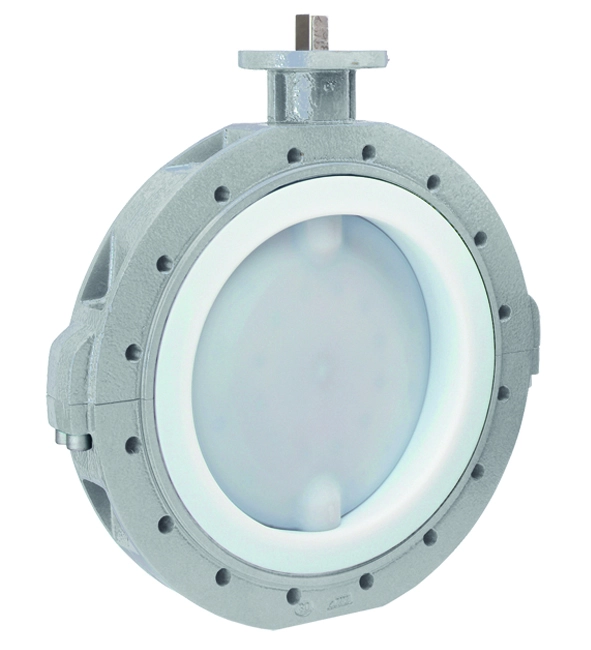

La vanne papillon à axe centré et à joint d'étanchéité PTFE GEMÜ 490 Edessa est à axe libre. Le papillon et l'axe sont en une seule pièce, le corps et la manchette sont livrables en plusieurs versions. La vanne papillon est disponible dans les diamètres nominaux DN 25 à 1200 (1½″ - 36″), avec les valeurs d'encombrement normalisées : ISO 5752/20 | EN 558-1/20 | API 609 catégorie A (DIN 3202 K1) et dans les versions de corps annulaire et à oreilles taraudées.

  • Convient aux fluides chimiques agressifs
  • Étanchéité sans gouttes ni bulles selon EN 12266-1/P12, taux de fuite A
  • Choix de matériaux de très haute qualité permettant différentes combinaisons
  • Sécurité système élevée grâce à l'axe en une pièce et au système d'étanchéité soutenu par un ressort à disque
  • Longue durée de vie assurée par le palier-support et la géométrie sphérique du papillon et de la manchette
