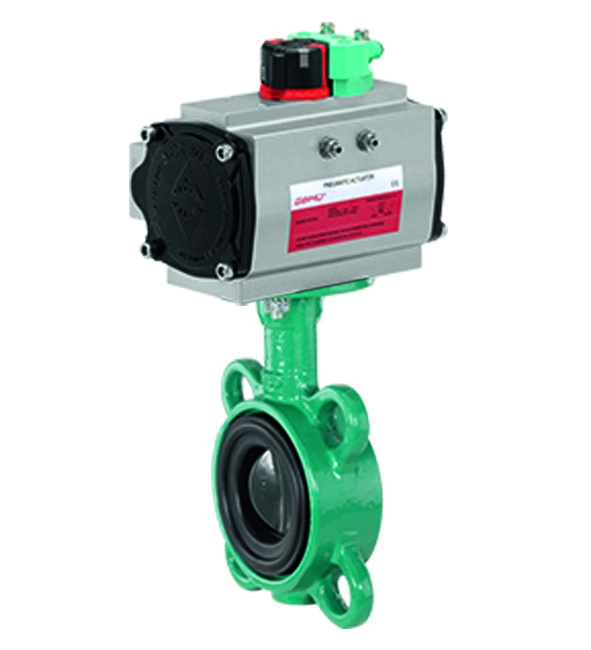

La vanne papillon à axe centré et à étanchéité compressible GEMÜ D481 Victoria dispose d'un actionneur pneumatique métallique. Elle est proposée avec les fonctions de commande « Normalement fermée », « Normalement ouverte » et « Double effet ». La vanne papillon est disponible dans les diamètres nominaux DN 25 à 1600, avec les valeurs d'encombrement normalisées : ISO 5752/20 | EN 558-1/20 | API 609 catégorie A (DIN 3202 K1) et dans les versions de corps annulaire, à oreilles taraudées et section en U.
Disponible en gros diamètres
Étanchéité sans gouttes ni bulles selon EN 12266-1/P12, taux de fuite A
Matériaux spéciaux pour papillon, joint et corps de vanne papillon
Manchette vulcanisable
Version résistante à l'abrasion possible
Die weichdichtende, zentrische Absperrklappe verfügt über einen Antrieb aus Metall und wird pneumatisch betätigt. Es stehen die Steuerfunktionen „Federkraft geschlossen“, „Federkraft geöffnet“ und „beidseitig angesteuert“ zur Verfügung. Die Absperrklappe ist in den Nennweiten DN 25 bis 1600, in genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und in den Gehäusevarianten Wafer, Lug und U-Sektion verfügbar.
Typ: Absperrklappe, pneumatisch betätigt
DN: 100: DN 100
Gehäuseform: W: Zwischenflansch-Ausführung (Wafer), Baulänge FTF EN 558 Reihe 20
Betriebsdruck: 2: 10 bar
Anschlussart: 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20
Gehäusewerkstoff: 2: EN-GJS-400-15 (GGG 40), Epoxy beschichtet 120 µm DN 25 - 600
Werkstoff Scheibe: C: 1.4408, HALAR beschichtet
Werkstoff Welle: 1: AISI 420 / 1.4021
Werkstoff Absperrdichtung: R: Silikon (MVQ-S, Dampf)
Manschetten-Fixierung: L: Sitzring lose
Steuerfunktion: 1: In Ruhestellung geschlossen (NC)
Antriebsausführung: AU20KE: einfachwirkend, ASR0200US14F07F10YS17/S14A
Besonderheiten Antrieb: 0: Aluminium eloxiert
Die weichdichtende, zentrische Absperrklappe GEMÜ D481 Victoria verfügt über einen Antrieb aus Metall und wird pneumatisch betätigt. Es stehen die Steuerfunktionen „Federkraft geschlossen“, „Federkraft geöffnet“ und „beidseitig angesteuert“ zur Verfügung. Die Absperrklappe ist in den Nennweiten DN 25 bis 1600, in genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und in den Gehäusevarianten Wafer, Lug und U-Sektion verfügbar.
Typ: D481: Absperrklappe, pneumatisch betätigt
DN: 100: DN 100
Gehäuseform: W: Zwischenflansch-Ausführung (Wafer), Baulänge FTF EN 558 Reihe 20
Betriebsdruck: 2: 10 bar
Anschlussart: 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20
Gehäusewerkstoff: 2: EN-GJS-400-15 (GGG 40), Epoxy beschichtet 120 µm DN 25 - 600
Werkstoff Scheibe: C: 1.4408, HALAR beschichtet
Werkstoff Welle: 1: AISI 420 / 1.4021
Werkstoff Absperrdichtung: R: Silikon (MVQ-S, Dampf)
Manschetten-Fixierung: L: Sitzring lose
Steuerfunktion: 1: In Ruhestellung geschlossen (NC)
Antriebsausführung: AU20KE: einfachwirkend, ASR0200US14F07F10YS17/S14A
Besonderheiten Antrieb: 0: Aluminium eloxiert
Artikelnummer: 88535119 D481100W232C1RL1 AU20KE0
The soft seated butterfly valve has a metal actuator and is pneumatically operated. The "Normally Closed", "Normally Open" and "Double Acting" control functions are available. The butterfly valve is available in nominal sizes DN 25 to 1600 and in standard installation lengths ISO 5752/20 | EN 558-1/20 | API 609 category A (DIN 3202 K1) in wafer and lug body versions.
Type: D481: Butterfly valve, pneumatically operated
DN: 100: DN 100
Body configuration: W: Intermediate flange version (Wafer), length FTF EN 558 series 20
Operating pressure: 2: 10 bar
Connection type: 3: PN 16 / flange EN 1092, face-to-face dimension FTF EN 558 series 20
Housing material: 2: EN-GJS-400-15 (GGG-40), epoxy coated 120 µm
Disc material: C: 1.4408, HALAR coated
Shaft material: 1: AISI 420 / 1.4021
Liner material: R: Silicone (MVQ-S, steam)
Liner fixing: L: Seat loose
Control function: 1: Normally closed (NC)
Operator version: AU20KE: Single acting, ASR0200US14F07F10YS17/S14A
Operator particulars: 0: Anodized aluminium
The GEMÜ D481 Victoria soft seated butterfly valve has a metal actuator and is pneumatically operated. The "Normally Closed", "Normally Open" and "Double Acting" control functions are available. The butterfly valve is available in nominal sizes DN 25 to 1600 and in standard installation lengths ISO 5752/20 | EN 558-1/20 | API 609 category A (DIN 3202 K1) in wafer and lug body versions.
Type: D481: Butterfly valve, pneumatically operated
DN: 100: DN 100
Body configuration: W: Intermediate flange version (Wafer), length FTF EN 558 series 20
Operating pressure: 2: 10 bar
Connection type: 3: PN 16 / flange EN 1092, face-to-face dimension FTF EN 558 series 20
Housing material: 2: EN-GJS-400-15 (GGG-40), epoxy coated 120 µm
Disc material: C: 1.4408, HALAR coated
Shaft material: 1: AISI 420 / 1.4021
Liner material: R: Silicone (MVQ-S, steam)
Liner fixing: L: Seat loose
Control function: 1: Normally closed (NC)
Operator version: AU20KE: Single acting, ASR0200US14F07F10YS17/S14A
Operator particulars: 0: Anodized aluminium
Item number: 88535119 D481100W232C1RL1 AU20KE0
