Dieser Artikel ist als Dual-Use-Gut gem. Verordnung EU 2021/821 unter Listenposition 2B350g erfasst. Sofern diese Güter in Länder außerhalb der EU geliefert werden, gelten die jeweils gültigen Exportbeschränkungen.

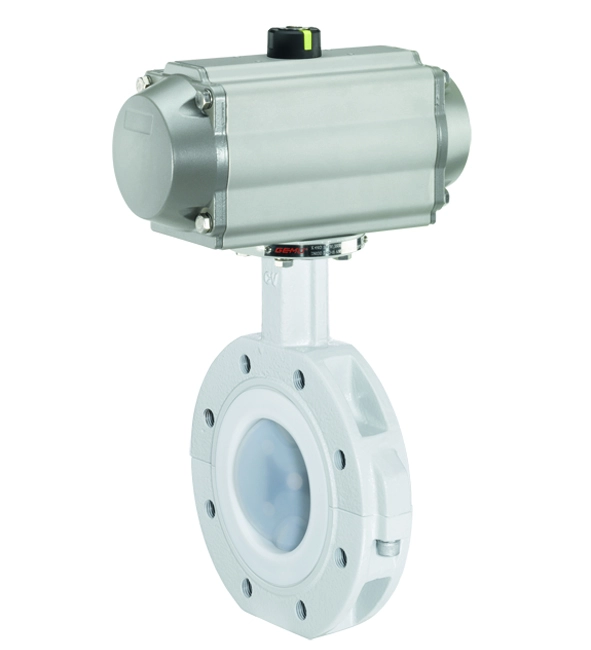

Die PTFE-dichtende, zentrische Absperrklappe GEMÜ 491 Edessa verfügt über einen Antrieb aus Metall und wird pneumatisch betätigt. Es stehen die Steuerfunktionen „Federkraft geschlossen“, „Federkraft geöffnet“ und „beidseitig angesteuert“ zur Verfügung. Scheibe und Welle sind einteilig, Gehäuse und Manschette sind in verschiedenen Ausführungen lieferbar. Die Absperrklappe ist in den Nennweiten DN 25
bis 600 (1½″ - 36″), in den genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und den Gehäusevarianten Wafer und Lug verfügbar.
Geeignet bei chemisch aggressiven Medien
Tropfen- und blasenfrei dicht nach EN 12266-1/P12,Leckrate A
Hohe Anlagensicherheit dank einteiliger Welle und Tellerfeder-unterstütztem Dichtsystem
Hohe Lebensdauer durch Wellenlagerung und kugelförmiger Scheiben- und Manschettengeometrie
Optionales Zubehör betriebsbereit montiert, eingestellt und geprüft
Die PTFE-dichtende, zentrische Absperrklappe verfügt über einen Antrieb aus Metall und wird pneumatisch betätigt. Es stehen die Steuerfunktionen „Federkraft geschlossen“, „Federkraft geöffnet“ und „beidseitig angesteuert“ zur Verfügung. Scheibe und Welle sind einteilig, Gehäuse und Manschette sind in verschiedenen Ausführungen lieferbar. Die Absperrklappe ist in den Nennweiten DN 25
bis 600 (1½″ - 36″), in den genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und den Gehäusevarianten Wafer und Lug verfügbar.
Typ: Absperrklappe, pneumatisch betätigt Edessa
DN: 100: DN 100
Gehäuseform: L: Anflansch-Ausführung (Lug), Baulänge FTF EN 558 Reihe 20
Betriebsdruck: 2: 10 bar
Anschlussart: 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20
Gehäusewerkstoff: 3: EN-GJS-400-18-LT (GGG-40.3), Epoxy beschichtet 120 µm
Werkstoff Scheibe / Welle: P: Edelstahl, PFA ummantelt, FDA Zulassung DN25..200, Scheibe 1.4469 / Welle 1.4469 DN250…400, Scheibe S355J2G3 / Welle 1.4462 DN450…1200, Scheibe S355J2G3 / Welle 1.4404
Werkstoff Absperrdichtung: 5E: TFM/EPDM (FDA-Zertifizierung)
Steuerfunktion: 2: in Ruhestellung geöffnet (NO)
Antriebsausführung: AU20KE: einfachwirkend, federschließend, ASR0200US14 F07F10YS17/S14A
Besonderheiten Antrieb: 0: Aluminium eloxiert
Die PTFE-dichtende, zentrische Absperrklappe GEMÜ 491 Edessa verfügt über einen Antrieb aus Metall und wird pneumatisch betätigt. Es stehen die Steuerfunktionen „Federkraft geschlossen“, „Federkraft geöffnet“ und „beidseitig angesteuert“ zur Verfügung. Scheibe und Welle sind einteilig, Gehäuse und Manschette sind in verschiedenen Ausführungen lieferbar. Die Absperrklappe ist in den Nennweiten DN 25
bis 600 (1½″ - 36″), in den genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und den Gehäusevarianten Wafer und Lug verfügbar.
Typ: 491: Absperrklappe, pneumatisch betätigt Edessa
DN: 100: DN 100
Gehäuseform: L: Anflansch-Ausführung (Lug), Baulänge FTF EN 558 Reihe 20
Betriebsdruck: 2: 10 bar
Anschlussart: 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20
Gehäusewerkstoff: 3: EN-GJS-400-18-LT (GGG-40.3), Epoxy beschichtet 120 µm
Werkstoff Scheibe / Welle: P: Edelstahl, PFA ummantelt, FDA Zulassung DN25..200, Scheibe 1.4469 / Welle 1.4469 DN250…400, Scheibe S355J2G3 / Welle 1.4462 DN450…1200, Scheibe S355J2G3 / Welle 1.4404
Werkstoff Absperrdichtung: 5E: TFM/EPDM (FDA-Zertifizierung)
Steuerfunktion: 2: in Ruhestellung geöffnet (NO)
Antriebsausführung: AU20KE: einfachwirkend, federschließend, ASR0200US14 F07F10YS17/S14A
Besonderheiten Antrieb: 0: Aluminium eloxiert
Artikelnummer: 88780460 491100L233P5E2 AU20KE0
The PTFE lined butterfly valve has a metal actuator and is pneumatically operated. The "Normally Closed", "Normally Open" and "Double Acting" control functions are available. Disc and shaft are one piece, body and liner are available in different designs. The butterfly valve is available in nominal sizes DN 25 to 600 and in standard installation lengths ISO 5752/20 | EN 558-1/20 | API 609 category A (DIN 3202 K1) in wafer and lug body versions.
Type: 491: Butterfly valve, pneumatically operated Edessa
DN: 100: DN 100
Body configuration: L: Flange-mounted version (Lug), length FTF EN 558 series 20
Operating pressure: 2: 10 bar
Connection type: 3: PN 16 / flange EN 1092, face-to-face dimension FTF EN 558 series 20
Body material: 3: EN-GJS-400-18-LT (GGG-40.3), epoxy coated 120 µm
Disc/shaft material: P: Stainless steel, PFA encapsulated, FDA approval
Shut-off seal material: 5E: TFM/EPDM (FDA certification)
Control function: 2: Normally open (NO)
Operator version: AU20KE: Single acting, spring closing, ASR0200US14 F07F10YS17/S14A
Operator particulars: 0: Anodized aluminium
The GEMÜ 491 Edessa PTFE lined butterfly valve has a metal actuator and is pneumatically operated. The "Normally Closed", "Normally Open" and "Double Acting" control functions are available. Disc and shaft are one piece, body and liner are available in different designs. The butterfly valve is available in nominal sizes DN 25 to 600 and in standard installation lengths ISO 5752/20 | EN 558-1/20 | API 609 category A (DIN 3202 K1) in wafer and lug body versions.
Type: 491: Butterfly valve, pneumatically operated Edessa
DN: 100: DN 100
Body configuration: L: Flange-mounted version (Lug), length FTF EN 558 series 20
Operating pressure: 2: 10 bar
Connection type: 3: PN 16 / flange EN 1092, face-to-face dimension FTF EN 558 series 20
Body material: 3: EN-GJS-400-18-LT (GGG-40.3), epoxy coated 120 µm
Disc/shaft material: P: Stainless steel, PFA encapsulated, FDA approval
Shut-off seal material: 5E: TFM/EPDM (FDA certification)
Control function: 2: Normally open (NO)
Operator version: AU20KE: Single acting, spring closing, ASR0200US14 F07F10YS17/S14A
Operator particulars: 0: Anodized aluminium
Item number: 88780460 491100L233P5E2 AU20KE0
