Dieser Artikel ist als Dual-Use-Gut gem. Verordnung EU 2021/821 unter Listenposition 2B350g erfasst. Sofern diese Güter in Länder außerhalb der EU geliefert werden, gelten die jeweils gültigen Exportbeschränkungen.

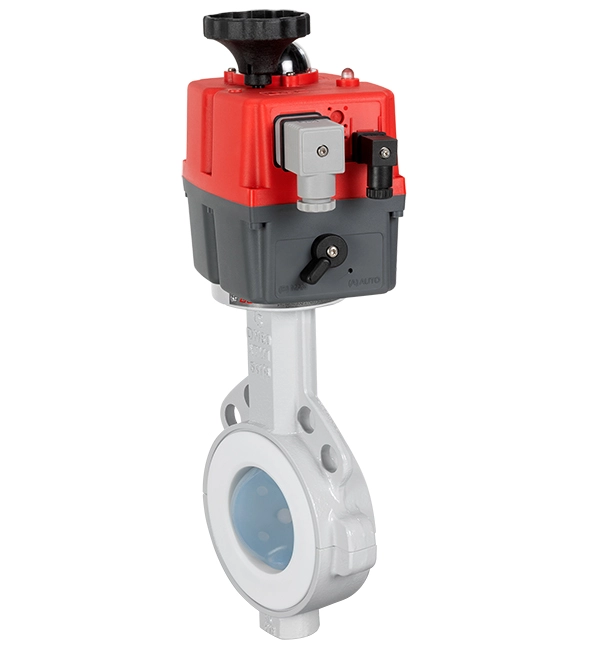

Die PTFE-dichtende, zentrische Absperrklappe GEMÜ 498 Edessa wird elektromotorisch betätigt. Es stehen verschiedene Antriebe aus Metall oder Kunststoff in Auf/Zu- oder Regelausführung zur Auswahl. Scheibe und Welle sind einteilig, Gehäuse und Manschette sind in verschiedenen Ausführungen lieferbar. Die Absperrklappe ist in den Nennweiten DN 25 bis 1200 (1½″ - 36″), in den genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und den Gehäusevarianten Wafer und Lug verfügbar.
Geeignet bei chemisch aggressiven Medien
Tropfen- und blasenfrei dicht nach EN 12266-1/P12,Leckrate A
Hohe Anlagensicherheit dank einteiliger Welle und Tellerfeder-unterstütztem Dichtsystem
Hohe Lebensdauer durch Wellenlagerung und kugelförmiger Scheiben- und Manschettengeometrie
Große Auswahl an elektromotorischen Antriebstypen
Die PTFE-dichtende, zentrische Absperrklappe wird elektromotorisch betätigt. Es stehen verschiedene Antriebe aus Metall oder Kunststoff in Auf/Zu- oder Regelausführung zur Auswahl. Scheibe und Welle sind einteilig, Gehäuse und Manschette sind in verschiedenen Ausführungen lieferbar. Die Absperrklappe ist in den Nennweiten DN 25 bis 1200 (1½″ - 36″), in den genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und den Gehäusevarianten Wafer und Lug verfügbar.
Typ: Absperrklappe, elektromotorisch betätigt Edessa
DN: 40: DN 40
Gehäuseform: L: Anflansch-Ausführung (Lug), Baulänge FTF EN 558 Reihe 20
Betriebsdruck: 2: 10 bar
Anschlussart: D: ANSI B16.5, Class 150, Baulänge FTF EN 558 Reihe 20, Bei LUG-Gehäuse / Gewindebohrungen UNC-Gewinde
Gehäusewerkstoff: 3: EN-GJS-400-18-LT (GGG-40.3), Epoxy beschichtet 120 µm
Werkstoff Scheibe / Welle: P: Edelstahl, PFA ummantelt, FDA Zulassung
Manschette: PE: PTFE/EPDM
Spannung/Frequenz: U5: 24 - 240 V AC 24 - 135 V DC für Model 20, 35, 55, 85, 140, 300
Regelmodul: AE: AUF/ZU Antrieb, 2 zusätzliche potentialfreie Endlagenschalter, Class A (EN15714-2)
Antriebsausführung: J4C35: Antrieb, elektromotorisch, Stellzeit 9s, Drehmoment 35Nm, J+J, Typ J4 Heizung, IP67
Die PTFE-dichtende, zentrische Absperrklappe GEMÜ 498 Edessa wird elektromotorisch betätigt. Es stehen verschiedene Antriebe aus Metall oder Kunststoff in Auf/Zu- oder Regelausführung zur Auswahl. Scheibe und Welle sind einteilig, Gehäuse und Manschette sind in verschiedenen Ausführungen lieferbar. Die Absperrklappe ist in den Nennweiten DN 25 bis 1200 (1½″ - 36″), in den genormten Einbaulängen: ISO 5752/20 | EN 558-1/20 | API 609 Kategorie A (DIN 3202 K1) und den Gehäusevarianten Wafer und Lug verfügbar.
Typ: 498: Absperrklappe, elektromotorisch betätigt Edessa
DN: 40: DN 40
Gehäuseform: L: Anflansch-Ausführung (Lug), Baulänge FTF EN 558 Reihe 20
Betriebsdruck: 2: 10 bar
Anschlussart: D: ANSI B16.5, Class 150, Baulänge FTF EN 558 Reihe 20, Bei LUG-Gehäuse / Gewindebohrungen UNC-Gewinde
Gehäusewerkstoff: 3: EN-GJS-400-18-LT (GGG-40.3), Epoxy beschichtet 120 µm
Werkstoff Scheibe / Welle: P: Edelstahl, PFA ummantelt, FDA Zulassung
Manschette: PE: PTFE/EPDM
Spannung/Frequenz: U5: 24 - 240 V AC 24 - 135 V DC für Model 20, 35, 55, 85, 140, 300
Regelmodul: AE: AUF/ZU Antrieb, 2 zusätzliche potentialfreie Endlagenschalter, Class A (EN15714-2)
Antriebsausführung: J4C35: Antrieb, elektromotorisch, Stellzeit 9s, Drehmoment 35Nm, J+J, Typ J4 Heizung, IP67
Artikelnummer: 88783634 498 40L2D3PPE U5 AEJ4C35
The GEMÜ 498 Edessa PTFE-lined butterfly valve is motorized. Various metal or plastic on/off or control actuators are available. The disc and shaft are one piece; body and liner are available in different designs. The butterfly valve is available in nominal sizes DN 25 to 1200 (1½"–36"), in the standardized installation lengths: ISO 5752/20 | EN 558-1/20 | API 609 category A (DIN 3202 K1) available in wafer and lug body versions.
Type: 498: Butterfly valve, motorized Edessa
DN: 40: DN 40
Body configuration: L: Flange-mounted version (Lug), length FTF EN 558 series 20
Operating pressure: 2: 10 bar
Connection type: D: ANSI B16.5, Class 150, face-to-face dimension FTF EN 558 series 20, For LUG housing / threaded holes UNC thread
Body material: 3: EN-GJS-400-18-LT (GGG-40.3), epoxy coated 120 µm
Disc/shaft material: P: Stainless steel, PFA encapsulated, FDA approval
Seat (liner): PE: PTFE/EPDM
Voltage/Frequency: U5: 24 - 240 V AC 24 - 135 V DC for model 20, 35, 55, 85, 140, 300
Control module: AE: OPEN/CLOSE control, 2 additional potential-free limit switches, class A (EN15714-2)
Actuator version: J4C35: Actuator, motorized, operating time 9s, torque 35Nm, J+J, type J4 heating, IP67
The GEMÜ 498 Edessa PTFE-lined butterfly valve is motorized. Various metal or plastic on/off or control actuators are available. The disc and shaft are one piece; body and liner are available in different designs. The butterfly valve is available in nominal sizes DN 25 to 1200 (1½"–36"), in the standardized installation lengths: ISO 5752/20 | EN 558-1/20 | API 609 category A (DIN 3202 K1) available in wafer and lug body versions.
Type: 498: Butterfly valve, motorized Edessa
DN: 40: DN 40
Body configuration: L: Flange-mounted version (Lug), length FTF EN 558 series 20
Operating pressure: 2: 10 bar
Connection type: D: ANSI B16.5, Class 150, face-to-face dimension FTF EN 558 series 20, For LUG housing / threaded holes UNC thread
Body material: 3: EN-GJS-400-18-LT (GGG-40.3), epoxy coated 120 µm
Disc/shaft material: P: Stainless steel, PFA encapsulated, FDA approval
Seat (liner): PE: PTFE/EPDM
Voltage/Frequency: U5: 24 - 240 V AC 24 - 135 V DC for model 20, 35, 55, 85, 140, 300
Control module: AE: OPEN/CLOSE control, 2 additional potential-free limit switches, class A (EN15714-2)
Actuator version: J4C35: Actuator, motorized, operating time 9s, torque 35Nm, J+J, type J4 heating, IP67
Item number: 88783634 498 40L2D3PPE U5 AEJ4C35
