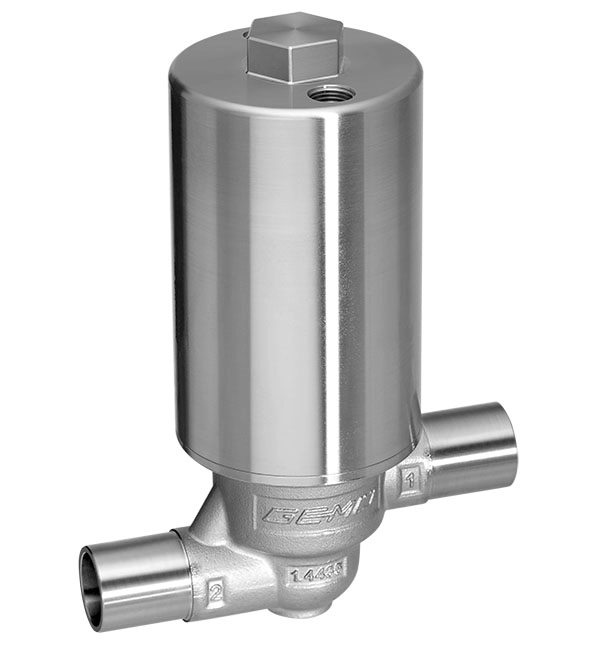

Das 2/2-Wege-Füllventil GEMÜ F40 ist für Füllprozesse in aseptischen und hygienischen Anwendungsbereichen konzipiert. Je nach Ausführung sind Durchflussmengen bis 18.500 l/h möglich. Das Dichtprinzip des Ventils beruht auf der GEMÜ PD-Technologie, wodurch der Antrieb vom Medium hermetisch getrennt ist. Alle Antriebsteile (die Dichtelemente ausgenommen) sind aus Edelstahl. Es stehen die Steuerfunktionen „Federkraft geschlossen“ und „Federkraft geöffnet“ zur Verfügung.
Hermetische Trennung zwischen Medium und Antrieb durch PD-Dichttechnologie
Hohe Lebensdauer mit über 10 Mio. Schaltwechsel
Nach Hygienic Design Richtlinien konstruiert
Standardmäßig FDA konform und geeignet für den Kontakt mit Lebensmitteln gemäß der Verordnung (EG) Nr. 1935/2004
Sehr schnelle und einfache Wartung durch Schnellverriegelung und innovatives Patronen-Ersatzteilsystem
Standardmäßig vakuumtauglich bis 20 mbar (a)
Das 2/2-Wege-Füllventil ist für Füllprozesse in aseptischen und hygienischen Anwendungsbereichen konzipiert. Je nach Ausführung sind Durchflussmengen bis 18.500 l/h möglich. Das Dichtprinzip des Ventils beruht auf der GEMÜ PD-Technologie, wodurch der Antrieb vom Medium hermetisch getrennt ist. Alle Antriebsteile (die Dichtelemente ausgenommen) sind aus Edelstahl. Es stehen die Steuerfunktionen „Federkraft geschlossen“ und „Federkraft geöffnet“ zur Verfügung.
Typ: Edelstahl PD-Ventil, pneumatisch
DN: 10: DN 10
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart, Stutzen 1: 88: Clamp ASME BPE, für Rohr ASME BPE
Werkstoff Ventilkörper: C3: 1.4435, Feinguss
Dichtwerkstoff: 5: PTFE
Adaption Ventilkörper: 1: Adaption für PD-Größe 1
Steuerfunktion: 1: In Ruhestellung geschlossen (NC)
Antriebsausführung: 0N: Antrieb ohne Zubehör, mit Standardfedersatz
Ausführungsart: 1502: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 H3, innen mechanisch poliert
Oberfläche: 1502: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 H3 innen mechanisch poliert
Sitzdurchmesser: F: 11 mm
Das 2/2-Wege-Füllventil GEMÜ F40 ist für Füllprozesse in aseptischen und hygienischen Anwendungsbereichen konzipiert. Je nach Ausführung sind Durchflussmengen bis 18.500 l/h möglich. Das Dichtprinzip des Ventils beruht auf der GEMÜ PD-Technologie, wodurch der Antrieb vom Medium hermetisch getrennt ist. Alle Antriebsteile (die Dichtelemente ausgenommen) sind aus Edelstahl. Es stehen die Steuerfunktionen „Federkraft geschlossen“ und „Federkraft geöffnet“ zur Verfügung.
Typ: F40: Edelstahl PD-Ventil, pneumatisch
DN: 10: DN 10
Gehäuseform: D: Zweiwege-Durchgangskörper
Anschlussart, Stutzen 1: 88: Clamp ASME BPE, für Rohr ASME BPE
Werkstoff Ventilkörper: C3: 1.4435, Feinguss
Dichtwerkstoff: 5: PTFE
Adaption Ventilkörper: 1: Adaption für PD-Größe 1
Steuerfunktion: 1: In Ruhestellung geschlossen (NC)
Antriebsausführung: 0N: Antrieb ohne Zubehör, mit Standardfedersatz
Ausführungsart: 1502: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 H3, innen mechanisch poliert
Oberfläche: 1502: Ra ≤ 0,8 µm (30 µin.) für medienberührte Oberflächen, gemäß DIN 11866 H3 innen mechanisch poliert
Sitzdurchmesser: F: 11 mm
Artikelnummer: 88730762 F4010D88C35110N 1502F
The 2/2-way filling valve is designed for filling processes in aseptic and hygienic applications. Flow rates of up to 18,500 l/h are possible, depending on the design. The sealing concept of the valve is based on the GEMÜ PD design, whereby the actuator is hermetically separated from the medium. All actuator parts (except the seals) are made from stainless steel. The "Normally closed" and "Normally open" control functions are available.
Type: F40: Stainless steel PD valve, pneumatic
DN: 10: DN 10
Body configuration: D: Cut model
Connection type, spigot 1: 88: Clamp ASME BPE
Valve body material: C3: 1.4435, investment casting
Seal material: 5: PTFE
Adaption valve body: 1: Adaption for PD size 1
Control function: 1: Normally closed (NC)
Actuator version: 0N: Actuator without accessories, with standard spring set
Execution type: 1502: Ra ≤ 0.8 µm (30 µin.) for media wetted surfaces, in accordance with DIN 11866 H3, mechanically polished internal
Surface: 1502: Ra ≤ 0.8 µm (30 µin.) for media wetted surfaces, in accordance with DIN 11866 H3, mechanically polished internal
Seat diameter: F: 11 mm
The GEMÜ F40 2/2-way filling valve is designed for filling processes in aseptic and hygienic applications. Flow rates of up to 18,500 l/h are possible, depending on the design. The sealing concept of the valve is based on the GEMÜ PD design, whereby the actuator is hermetically separated from the medium. All actuator parts (except the seals) are made from stainless steel. The "Normally closed" and "Normally open" control functions are available.
Type: F40: Stainless steel PD valve, pneumatic
DN: 10: DN 10
Body configuration: D: Cut model
Connection type, spigot 1: 88: Clamp ASME BPE
Valve body material: C3: 1.4435, investment casting
Seal material: 5: PTFE
Adaption valve body: 1: Adaption for PD size 1
Control function: 1: Normally closed (NC)
Actuator version: 0N: Actuator without accessories, with standard spring set
Execution type: 1502: Ra ≤ 0.8 µm (30 µin.) for media wetted surfaces, in accordance with DIN 11866 H3, mechanically polished internal
Surface: 1502: Ra ≤ 0.8 µm (30 µin.) for media wetted surfaces, in accordance with DIN 11866 H3, mechanically polished internal
Seat diameter: F: 11 mm
Item number: 88730762 F4010D88C35110N 1502F
