Válvula de diafragma manual de 2/2 vias com corpo metálico

GEMÜ 601

ConfigurarFicha técnica

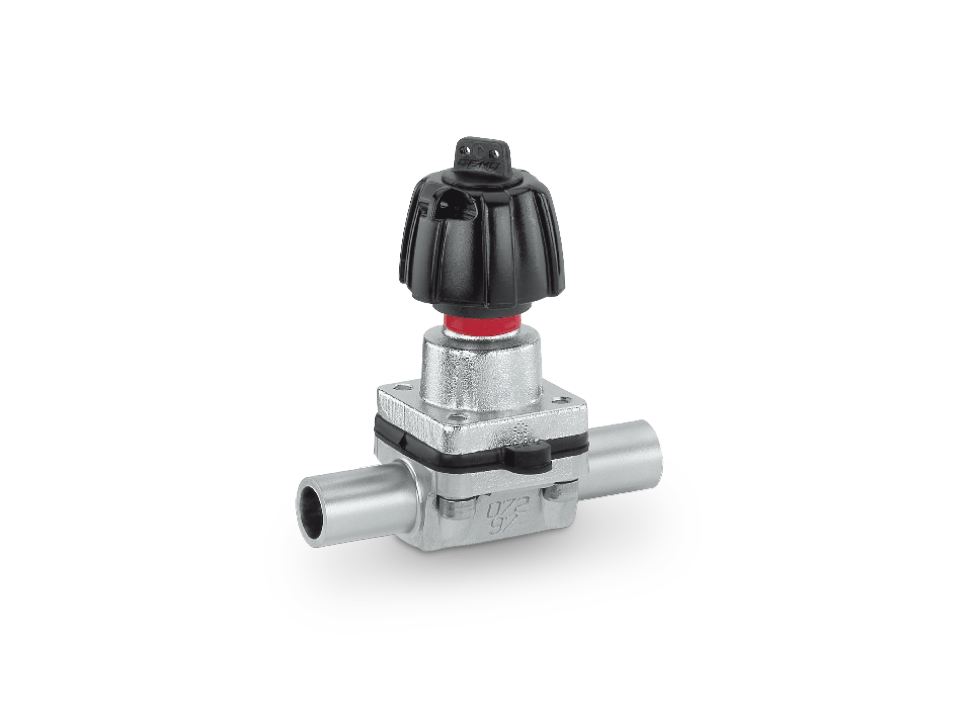

Válvula de diafragma manual com conexões de aço inoxidável e volante preto - ideal para os setores farmacêutico, de biotecnologia e alimentício.

Válvula compacta com volante feito de plástico resistente à temperatura em MG 8

Informações sobre o produto

A válvula de diafragma de 2/2 vias GEMÜ possui um volante de plástico resistente à temperatura e é operada manualmente. Um limitador de fechamento para aumentar a durabilidade do diafragma, e um indicador ótico de posição foram integrados como padrão.

Principais características

  • Longa vida útil do diafragma devido à limitação patenteada do curso de fechamento
  • Autoclavável
  • Apta para processos de CIP/SIP
  • Vazão mínima continuamente ajustável por meio do limitador de fechamento
  • Construção compacta para espaços restritos
Válvula de diafragma manual com conexões de aço inoxidável e volante preto - ideal para os setores farmacêutico, de biotecnologia e alimentício.

Características técnicas

Parâmetros
Valor
Temperatura do fluido
-10 até 100 °C
Temperatura de esterilização
máx. 150 °C
Temperatura ambiente
0 até 60 °C
Pressão de operação
0 até 10 bar
Diâmetros nominais
DN 4 até 15
Formas do corpo
Corpo de duas vias
Corpo multi-vias
Corpo para válvulas fundo de tanque
Tipos de conexões
Bico
Clamp
Rosca
Normas de conexão
ANSI
ASME
BS
DIN
EN
ISO
JIS
SMS
Materiais do corpo da válvula
1.4408, material de fundição de revestimento
1.4435, material de fundição de revestimento
1.4435/316L, material do corpo de forjamento
1.4539/904L material de forjamento e usinado de bloco
Materiais do diafragma
EPDM
FKM
PTFE/EPDM
