Válvula de diafragma pneumática de 2/2 vias com corpo metálico

GEMÜ 620

ConfigurarFicha técnica

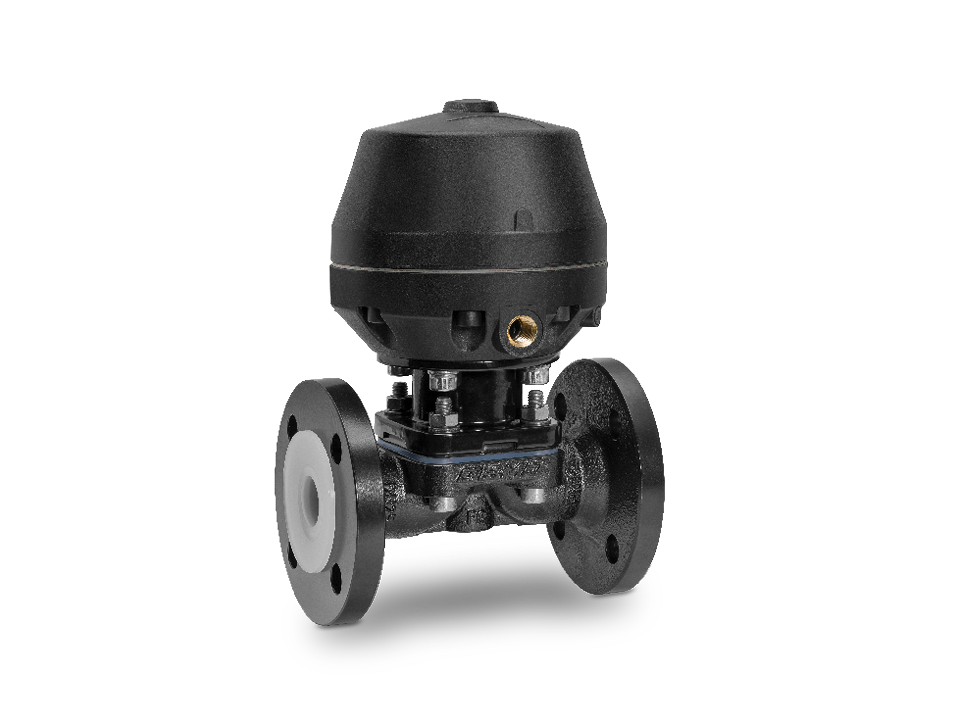

Válvula de diafragma operada pneumaticamente com conexão flangeada e carcaça de atuador de plástico - ideal para a indústria química, tratamento de água e engenharia de processos.

Válvula com peça metálica para acionamento para resistência a altas temperaturas

Informações sobre o produto

A válvula de diafragma de 2/2 vias GEMÜ 620 possui um atuador de membrana de metal ou plástico de baixa manutenção, e é de acionamento pneumático. A válvula possui uma peça intermediária de metal. As seguintes funções de acionamento são disponíveis: "Normal fechada (NF)", "Normal aberta (NA)" e "Dupla ação (DA)".

Principais características

  • Carcaça de acionamento disponível em plástico ou metal
  • Disponível em diversos materiais de revestimentos internos como PFA, PP ou borracha dura
  • Opções personalizadas de pintura e revestimento mediante solicitação
  • Ampla gama de peças de reposição
  • Indicador ótico de posição como padrão
  • Muitas opções para adaptação de componentes montáveis e acessório
  • Aplicável em fluidos com partículas e fluidos abrasivos
Válvula de diafragma operada pneumaticamente com conexão flangeada e carcaça de atuador de plástico - ideal para a indústria química, tratamento de água e engenharia de processos.

Detalhes técnicos

Parâmetros
Valor
Temperatura do fluido
0 até 100 °C
Temperatura ambiente
-10 até 60 °C
Pressão de operação
0 até 10 bar
Diâmetros nominais
DN 15 até 150
Formas do corpo
Corpo de duas vias
Tipos de conexões
Flange
Rosca
Normas de conexão
ANSI
BS
EN
ISO
Materiais do corpo da válvula
EN-GJL-250, material de ferro fundido cinzento
EN-GJS-400-18-LT (GGG 40.3), com revestimento interno em PFA
EN-GJS-400-18-LT (GGG 40.3), com revestimento interno em PP
EN-GJS-400-18-LT, com revestimento interno em borracha dura
EN-GJS-400-18-LT, material de ferro fundido dúctil
EN-GJS-400-18-LT, material de ferro fundido dúctil com revestimento interno em borracha macia
EN-GJS-400-18-LT, material de ferro fundido dúctil com revestimento interno em butil
EN-GJS-500-7, material de ferro fundido dúctil com revestimento de PFA
EN-GJS-500-7, material de ferro fundido dúctil com revestimento de PP
Materiais do diafragma
CR
EPDM
FKM
NBR
PTFE / FKM
PTFE/EPDM
PTFE/PVDF/EPDM
Conformidades
CRN
EAC
FDA
TA-Luft (especificação técnica alemã de qualidade do ar)

Downloads

32 Resultados
  • Data sheet GEMÜ 620

    pdf, 4.06 MB, EN

  • Fiche de spécifications pour le dimensionnement de vannes à membrane

    pdf, 769 KB, FR

  • Spezifikationsblatt Membranventile Metall

    pdf, 1.23 MB, DE

  • Specification sheet diaphragm valves

    pdf, 769 KB, EN

  • Product certificate RoHS - GEMÜ product collection

    pdf, 450 KB, DE/EN

  • Technical information angels of rotation

    pdf, 1.87 MB, EN

  • Fiche technique GEMÜ 620

    pdf, 4.06 MB, FR

  • Operating instructions GEMÜ 620

    pdf, 10.47 MB, EN

  • Montageanleitung / Assembly instructions GEMÜ 620 stf1 SAF SAK mg25-50

    pdf, 660 KB, DE/EN

  • Montageanleitung / Assembly instructions GEMÜ 620 stf2 SAF SAK mg25-50

    pdf, 621 KB, DE/EN

  • Application brochure Fertilizer production

    pdf, 1.32 MB, EN

  • Operating instructions GEMÜ 620

    pdf, 17.27 MB, DE/EN
