Válvula de diafragma pneumática de 2/2 vias com corpo metálico

GEMÜ 625

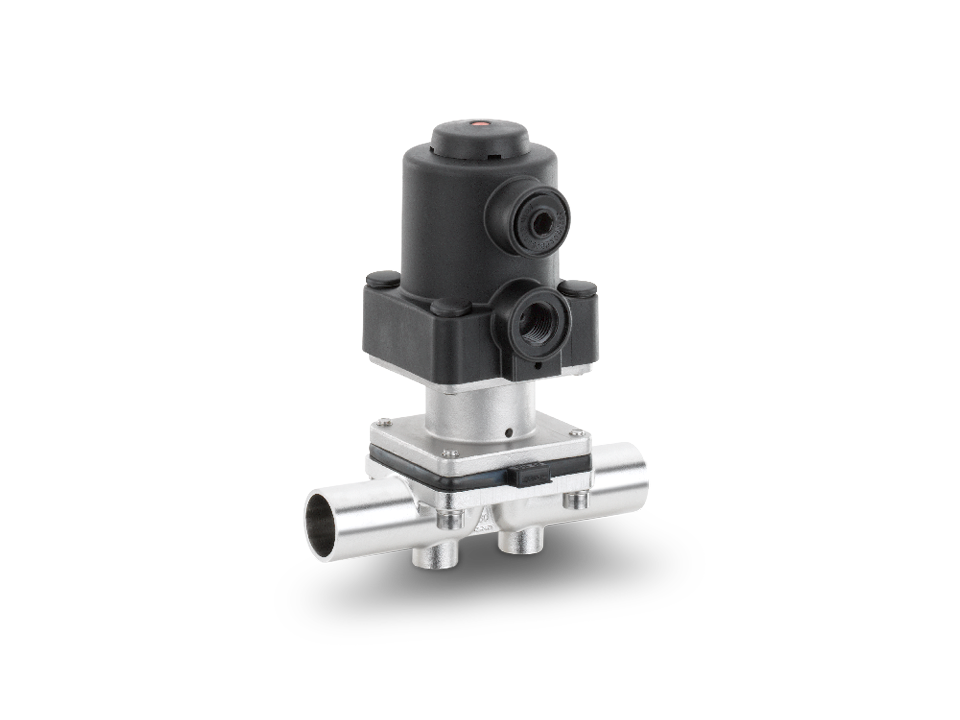

Válvula de diafragma em T operada pneumaticamente feita de aço inoxidável com extremidades soldadas - ideal para os setores farmacêutico, de biotecnologia e alimentício.

Válvula compacta com atuador de pistão de plástico de baixa manutenção na MG10

Informações sobre o produto

A válvula de diafragma de 2/2 vias GEMÜ 625 tem um atuador de pistão de plástico de baixa manutenção e é operada pneumaticamente. A válvula possui uma peça intermediária de metal. A válvula vem equipada de série com um indicador ótico de posição integrado. As seguintes funções de acionamento são disponíveis: "Normal fechada (NF)", "Normal aberta (NA)" e "Dupla ação (DA)".

Principais características

  • Construção compacta para espaços restritos
  • Muitas opções para adaptação de componentes montáveis e acessório
  • Apta para processos de CIP/SIP
  • Muitas opções para adaptação de componentes montáveis e acessório
  • Construção compacta para espaços restritos
  • Separação hermética entre fluido e atuador
Válvula de diafragma em T operada pneumaticamente feita de aço inoxidável com extremidades soldadas - ideal para os setores farmacêutico, de biotecnologia e alimentício.

Detalhes técnicos

Parâmetros
Valor
Temperatura do fluido
-10 até 100 °C
Temperatura de esterilização
máx. 150 °C
Temperatura ambiente
0 até 60 °C
Pressão de operação
0 até 6 bar
Diâmetros nominais
DN 10 até 20
Formas do corpo
Corpo de duas vias
Corpo em T
Corpo multi-vias
Corpo para válvulas fundo de tanque
Tipos de conexões
Bico
Clamp
Rosca
Normas de conexão
ANSI
ASME
BS
DIN
EN
ISO
JIS
Materiais do corpo da válvula
1.4408, material de fundição de revestimento
1.4435 (316L), usinado de bloco
1.4435 (BN2), material de forjamento
1.4435 (F316L), material de forjamento
1.4435, material de fundição de revestimento
1.4539 (904L), material de forjamento
Materiais do diafragma
EPDM
FKM
PTFE / FKM
PTFE/EPDM
Conformidades
3A
ATEX
BSE/TSE
CRN
EAC
FDA
FMEDA
Regulamento (UE) nº 10/2011
Regulamento (UE) nº 1935/2004
Regulamento (UE) nº 2023/2006
TA-Luft (especificação técnica alemã de qualidade do ar)
USP
