Válvula de diafragma pneumática de 2/2 vias feita de metal

GEMÜ 650 BioStar

ConfigurarFicha técnica

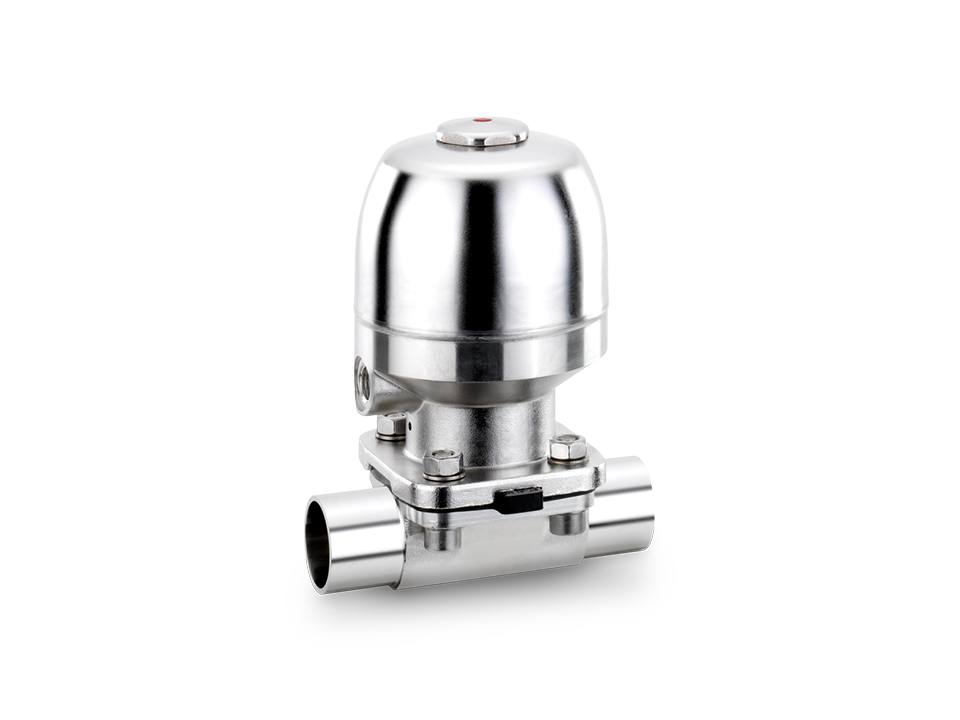

Válvula de diafragma de acionamento pneumático feita de aço inoxidável com conexão de tubulação asséptica - ideal para aplicações farmacêuticas, alimentícias e de biotecnologia.

Válvula asséptica compacta com atuador de pistão de aço inoxidável de baixa manutenção

Informações sobre o produto

A válvula de diafragma de 2/2 vias GEMÜ 650 BioStar possui um atuador de pistão de aço inox de acionamento pneumático. A válvula foi projetada para a utilização em aplicações estéreis. Todas as peças do atuador são de aço inox (exceto os elementos de vedação). No caso dos tamanhos do diafragma 80 e 100, as molas de compressão são feitas de aço especial com revestimento epóxi. As seguintes funções de acionamento são disponíveis: "Normal fechada (NF)", "Normal aberta (NA)" e "Dupla ação (DA)". Um indicador óptico de posição está integrado como padrão.

Principais características

  • Construção compacta para espaços restritos
  • Apta para processos de CIP/SIP
  • Autoclavável, dependendo da configuração
  • Condução de ar de exaustão controlada disponível como opção
  • Muitas opções para adaptação de componentes montáveis e acessório
  • Configuração de acordo com ATEX sob consulta
Válvula de diafragma de acionamento pneumático feita de aço inoxidável com conexão de tubulação asséptica - ideal para aplicações farmacêuticas, alimentícias e de biotecnologia.

Detalhes técnicos

Parâmetros
Valor
Temperatura do fluido
-30 até 130 °C
Temperatura de esterilização
máx. 150 °C
Temperatura ambiente
-20 até 60 °C
Pressão de operação
0 até 10 bar
Diâmetros nominais
DN 4 até 150
Formas do corpo
Configurações soldadas
Corpo de duas vias
Corpo em T
Corpo I
Corpo multi-vias
Corpo para válvulas fundo de tanque
Tipos de conexões
Bico
Clamp
Flange
Rosca
Normas de conexão
ANSI
ASME
BS
DIN
EN
ISO
JIS
SMS
Materiais do corpo da válvula
1.4408, material de fundição com revestimento de PFA
1.4408, material de fundição de revestimento
1.4435 (316L), material de forjamento
1.4435 (316L), usinado de bloco
1.4435 (BN2), material de forjamento
1.4435, material de fundição de revestimento
1.4539 (904L), material de forjamento
Materiais do diafragma
EPDM
PTFE/EPDM
PTFE/PVDF/EPDM
Conformidades
3A
BSE/TSE
CRN
EAC
EHEDG
FDA
FMEDA
Oxigênio
Regulamento (UE) nº 10/2011
Regulamento (UE) nº 1935/2004
Regulamento (UE) nº 2023/2006
SIL
TA-Luft (especificação técnica alemã de qualidade do ar)
USP
