Válvula poppet pneumática de 2/2 vias com corpo metálico

GEMÜ 554

ConfigurarFicha técnica

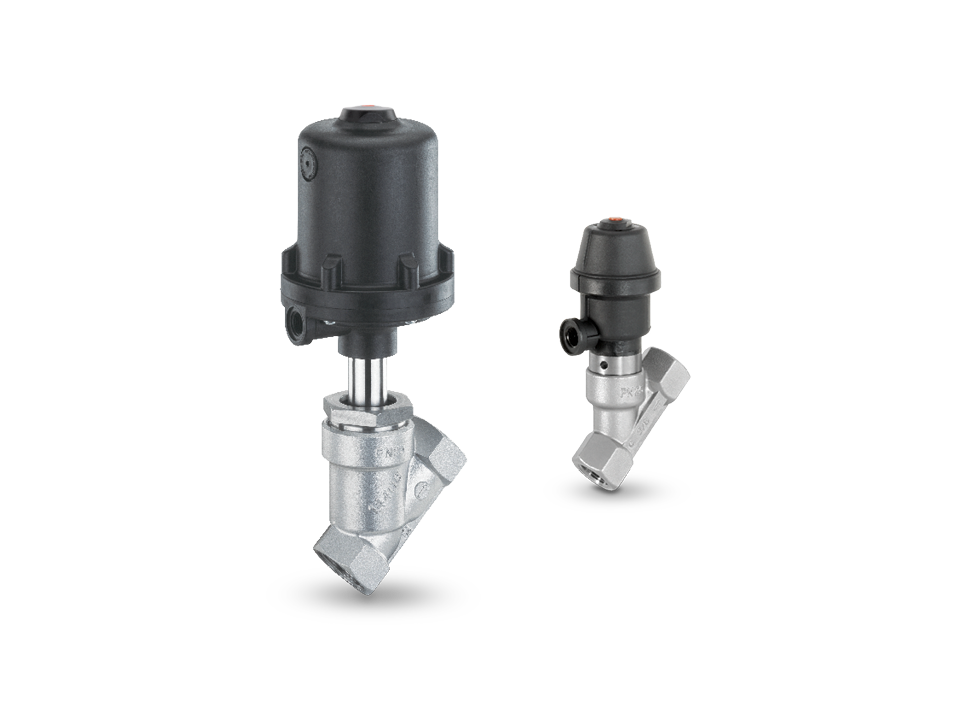

Duas válvulas de assento angular acionadas pneumaticamente feitas de aço inoxidável - ideais para controlar líquidos, gases ou vapor em aplicações industriais com condições de espaço variáveis.

Válvula globo de aplicação universal com atuador de plástico

Informações sobre o produto

A válvula globo de assento inclinado de 2/2 vias GEMÜ554 possui um atuador de pistão plástico e é de acionamento pneumático. Dependendo do tamanho e do modelo, a vedação da haste da válvula ocorre por meio de um pacote de gaxetas autoajustáveis, ou então, por um cartucho de vedação compacto. O anel raspador ou o contorno de limpeza do cartucho de vedação ainda protegem a haste da válvula diante de sujeira e danos. Assim, mesmo após muito tempo de operação, a manutenção se mantém baixa e a vedação da haste garantida.

Principais características

  • Peso do atuador leve graças ao corpo de plástico
  • ATEX disponível como opção
  • Opcional para aplicações alimentícias conforme o regulamento (CE) n.º 1935/2004
  • Troca rápida de acionamento e posicionamento livre do acionamento
  • Adequado para vácuo de padrão até 20 mbar (a)
  • Pode ser fornecida como válvula borboleta ou válvula de controle
Duas válvulas de assento angular acionadas pneumaticamente feitas de aço inoxidável - ideais para controlar líquidos, gases ou vapor em aplicações industriais com condições de espaço variáveis.

Características técnicas

Parâmetros
Valor
Temperatura do fluido
-10 até 180 °C
Temperatura ambiente
0 até 60 °C
Pressão de operação
0 até 25 bar
Diâmetros nominais
DN 6 até 80
Formas do corpo
Corpo de duas vias
Corpo de passagem angular
Tipos de conexões
Bico
Clamp
Flange
Rosca
Normas de conexão
ANSI
ASME
BS
DIN
EN
ISO
NPT
SMS
Materiais do corpo da válvula
1.4408, material de fundição de revestimento
1.4435 (316L), material de forjamento
1.4435, material de fundição de revestimento
CC499K, material de latão vermelho
Materiais da vedação de assento
NBR
PFA
PTFE
PTFE, reforçado
Conformidades
ATEX
CRN
EAC
FDA
FMEDA
Oxigênio
Regulamento (UE) nº 10/2011
Regulamento (UE) nº 1935/2004
RoHS
Segurança funcional
TA-Luft (especificação técnica alemã de qualidade do ar)
USP

Downloads

50 Resultados
  • Betriebsanleitung / Operating instructions GEMÜ 554

    pdf, 836 KB, DE, EN

  • Manuale d’uso GEMÜ 554

    pdf, 865 KB, IT

  • Notice de montage GEMÜ 514, 530, 532, 534, 550, 554 514, 530, 532, 534, 550, 554

    pdf, 532 KB, FR

  • bs_p_089_actuator_replacement_globe_valves_en

    pdf, 222 KB, EN

  • Operating instructions GEMÜ 554 (US)

    pdf, 1.33 MB, EN

  • Montageanleitung / Assembly instructions GEMÜ 514, 530, 532, 534, 550, 554

    pdf, 802 KB, DE, EN

  • Product certificate RoHS - GEMÜ product collection

    pdf, 450 KB, DE, EN

  • Product brochure Actuator replacement for globe valves

    pdf, 288 KB, EN

  • Product certificate O3 - GEMÜ globe valve collection

    pdf, 1.51 MB, DE, EN

  • bs_p_089_actuator_replacement_globe_valves_fr

    pdf, 236 KB, FR

  • Technical information GEMÜ 514, 550, 554, 530, 532, 534 valves overview

    pdf, 328 KB, EN

  • Fiche technique GEMÜ 554

    pdf, 4.68 MB, FR
