Válvula de diafragma pneumática de 2/2 vias feita de plástico

GEMÜ R690

ConfigurarFicha técnica

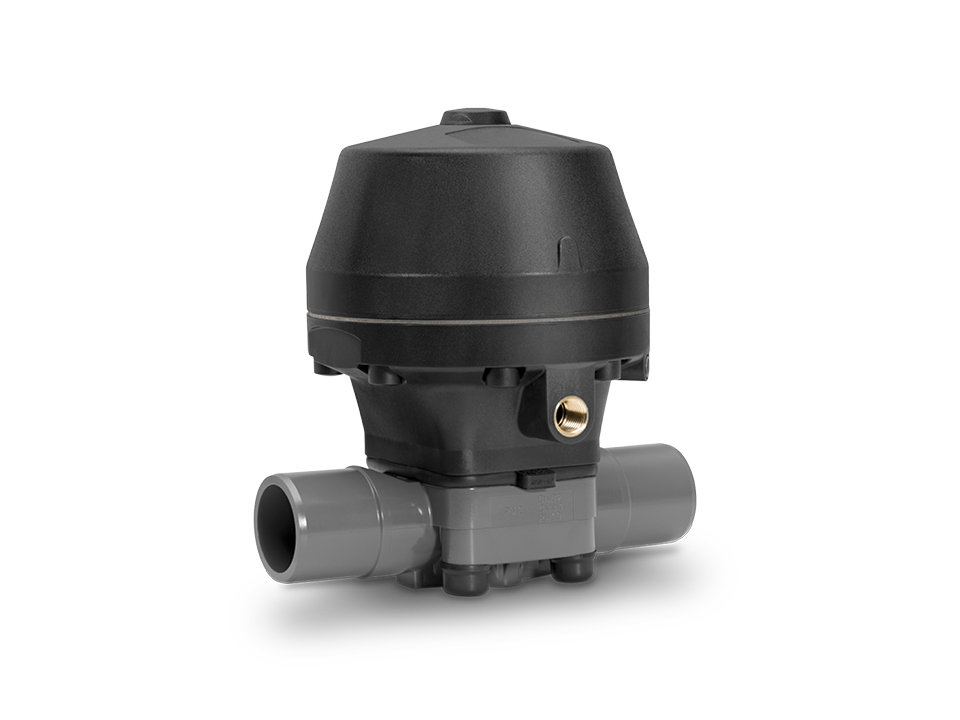

Válvula de diafragma pneumática feita de plástico com conexões de luva adesiva - ideal para tratamento de água, indústria química e engenharia de processos.

Válvula de diafragma universal com corpo de válvula de alta vazão

Informações sobre o produto

A válvula de diafragma de 2/2 vias GEMÜ R690 possui um atuador de membrana de baixa manutenção de acionamento pneumático. As seguintes funções de acionamento são disponíveis: "Normal fechada (NF)", "Normal aberta (NA)" e "Dupla ação (DA)". O corpo da válvula High-Flow permite dimensões compactas para elevado coeficiente de vazão.

Principais características

  • Design de instalação compacto graças ao corpo da válvula com fluxo otimizado High Flow
  • Consumo de ar de comando reduzido
  • Conjuntos de mola modificados disponíveis para aplicações com pressão de acionamento reduzido
  • Indicador de posição e posicionador disponíveis como opção
  • Limitador de curso de fechamento disponível como opção
Válvula de diafragma pneumática feita de plástico com conexões de luva adesiva - ideal para tratamento de água, indústria química e engenharia de processos.

Detalhes técnicos

Parâmetros
Valor
Temperatura do fluido
-10 até 80 °C14 até 176 °F
Temperatura ambiente
-10 até 50 °C14 até 122 °F
Pressão de operação
0 até 10 bar0 até 150 psi
Diâmetros nominais
DN 15 até 1001/2" (DN 15) até 4" (DN 100)
Formas do corpo
Corpo de duas vias
Normas de conexão
ANSI
ASTM
BS
DIN
EN
ISO
JIS
Tipos de conexões
Bico
Flange
Rosca externa (macho)
Bico
Flange
Rosca externa (macho)
Materiais do corpo da válvula
ABS
Camada interna em PP-H, cinza / camada externa em PP, reforçada
Camada interna em PVDF/camada externa em PP reforçado
PP, reforçado
PVC-U, cinza
PVDF
Materiais do diafragma
EPDM
FKM
NBR
PTFE/EPDM
Conformidades
ACS
EAC
FDA
NSF
System 1+
